PCBA測試
PCBA測試（英文PCBA Test）是指對貼裝好電子元器件的PCBA電路板進行電氣導通性及基于輸入輸出數值的檢測。在PCB電路板的設計中，不同測試點之間存在電壓和電流等數值關系，需要借助專業的測試設備或者手工操作萬用表方式，對測試點進行檢測，以此驗證實際PCBA板是否符合設計要求。PCBA測試是確保生產交貨質量的關鍵步驟，根據客戶設計的測試點、程序、測試步驟制作FCT測試治具，然后將PCBA板放置在FCT測試架上完成測試。
PCBA測試原理
通過FCT測試架連接PCBA板上的測試點，從而形成一個完整的通路，連接電腦和燒錄器，將MCU程序上載。MCU程序會捕捉用戶的輸入動作（比如長按開關3秒），經過運算控制旁邊電路的通斷（比如LED等閃亮）或者驅動馬達轉動等。通過在FCT測試架上觀察測試點之間的電壓、電流數值，以及驗證這些輸入輸出動作是否跟設計相符，從而完成對整塊PCBA板的測試。

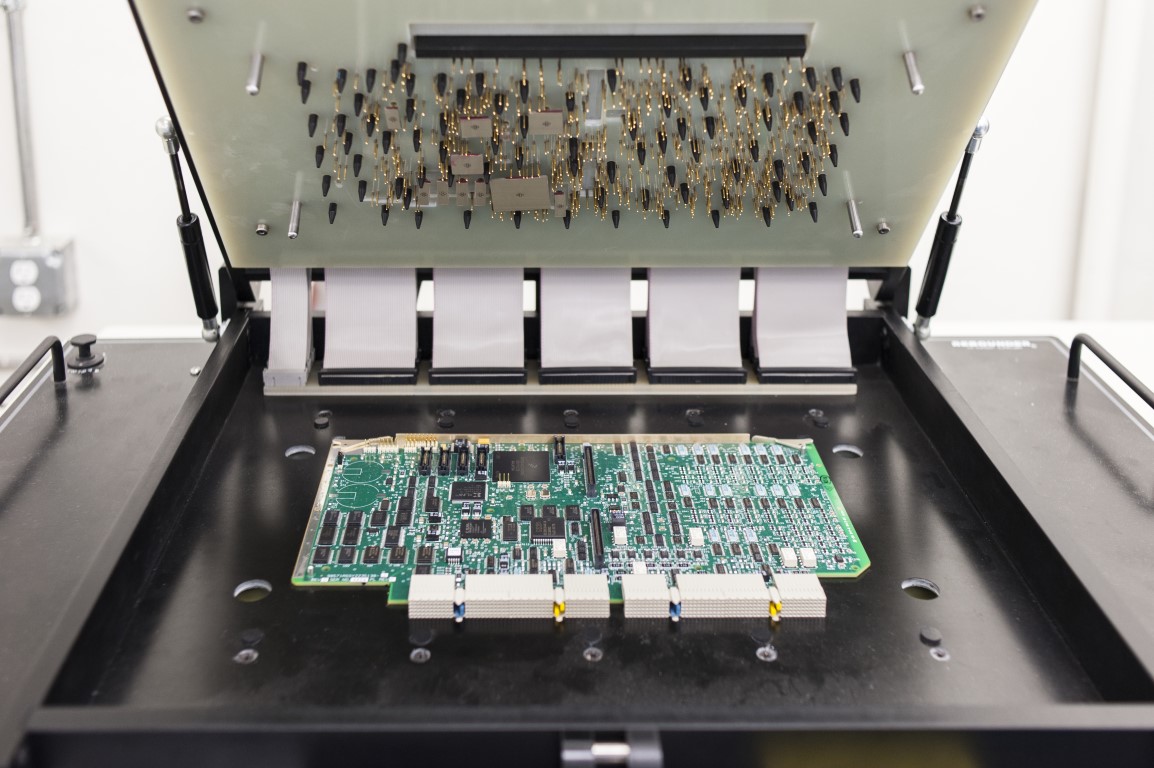

PCBA測試架
對大批量的PCBA板加工必須進行進行測試，一般會開具相應的測試架（英文Fixture）來輔助高效地完成。測試架的原理就是通過測試頂針與PCB板的測試點連接，通電時，從而獲取電路中的電壓、電流等關鍵數據，并在測試架的顯示屏幕上顯示，達到快速檢測的目的?？蛻粼谠O(shè)計PCB板時，工程師就會考慮其測試方案，會預留PCB測試點，并出具專業的測試文檔或測試方案給制造商。我司可以自行制作PCBA測試架（配備雕刻機和測試架裝配工程師）。

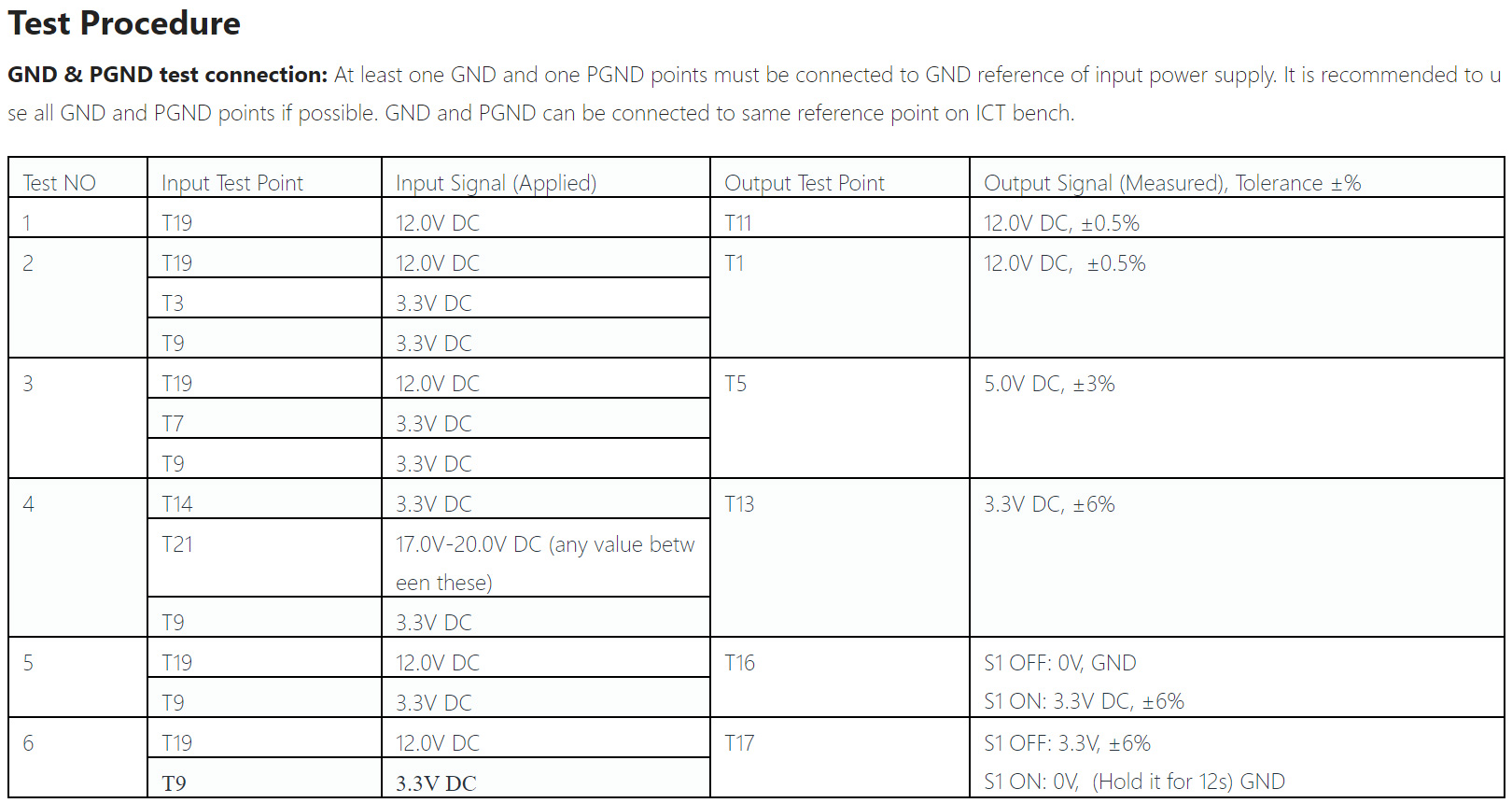

實例：某國外客戶的PCBA測試方案
PCBA測試類型分為如下幾種：
ICT（In-Circuit Test）測試：主要是對PCB線路板通電之后的測試點電壓/電流數據進行檢測，不涉及到功能按鍵或者輸入輸出方面的測試。
FCT（Functional Test）測試：需要首先將編寫好的單片機（MCU）程序通過燒錄器（如ST-Link、JTAG）燒錄到程序IC中，從而實現相應的功能測試。比如按鍵后，LED燈亮；兩按鍵同時按，恢復出廠設置等等。當然所有功能的測試是否能夠進行，必須以PCB的焊接OK和線路導通為前提的，否則無法實現。
老化（Burn In Test）測試：對已燒錄程序并且FCT通過的PCBA板，進行長時間、周期性的模擬用戶輸入輸出，以此檢測其耐用性和焊接可靠性。特殊情況下，還需要將PCBA板暴露在特定的溫濕度環境下進行。
PCBA測試是整個PCBA制造供應鏈中必不可少的重要環節，從最終數據結果來控制品質，在規范化的設計和制造管理中，PCBA測試是必須建議考慮并實施的。
