近年來相應的檢查技術與SMT制造技術一樣獲得了飛速的發展，初期主要采用目視和接觸式檢查，隨著元器件的尺寸越來越小，BGA、CSP等元器件的大量運用，高組裝密度使得傳統的檢測方式遇到了挑戰，逐漸的自動光學檢測儀（AOI）成為了SMT領域常用的測試技術。

一、AOI簡述

AOI的全稱是自動光學檢測，是利用光學原理對電路板的錫膏厚度、元器件高度及錫膏高度進行檢測的光學設備。AOI具有高效率、高精度和穩定的偵測能力的優點。

二、AOI的原理

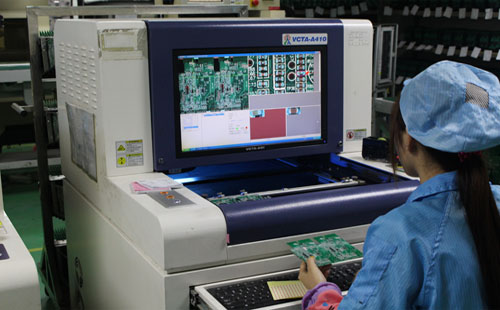

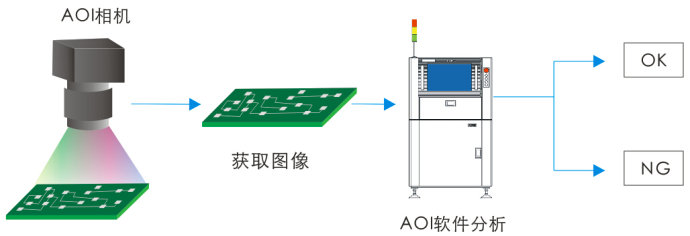

AOI的原理是機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。AOI檢查分為光學部分和圖像采集部分。

三、AOI的應用

AOI可放置在印刷后、焊前、焊后不同位置。

1.AOI放置在印刷后——可對焊膏的印刷質量作工序檢測?？蓹z測焊膏量過多、過少，焊膏圖形的位置有無偏移、焊膏圖形之間有無粘連。

2.AOl放置在貼裝機后、焊接前——可對貼片質量作工序檢測?？蓹z測元件貼錯、元件移位、元件貼反(如電阻翻面)、元件側立、元件丟失、極性錯誤、以及貼片壓力過大造成焊膏圖形之間粘連等。

3.AOl放置在再流焊爐后——可作焊接質量檢測?？蓹z測元件貼錯、元件移位、元件貼反(如電阻翻面)、元件丟失、極性錯誤、焊點潤濕度、焊錫量過多、焊錫量過少、漏焊、虛焊、橋接、焊球(引腳之間的焊球)、元件翹起(豎碑)等焊接缺陷。

AOI在SMT制程中應用非常廣泛，可以檢測高組裝密度的PCB板，提供在線檢測方案，發現在生產過程中的一些質量問題，從而提高生產效率和焊接質量，減少企業的返修成本。
