QC七大手法是比較常用的統計管理方法，在工廠中應用的比較廣泛，特別是在PCBA加工廠中有著非常重要的作用，通過應用QC七大手法可以很好的控制質量問題，最終保證產品的品質。

QC七大手法主要包括檢查表、層別法、排列圖（柏拉圖）、直方圖、因果圖（魚骨圖）、散布圖和控制圖。要想在工廠真正落地QC七大手法，就必須要有領導的決心與承諾，并建立完善的品管組織：品質檢驗和品質管理。

一、檢查表

檢查表就是將需要檢查的內容進行定期、不定期的檢查，然后進行記錄的方法，這種方法比較簡單實用。

實施的方法

1、確定檢查對象；
2、制定檢查表；
3、依檢查表項目進行檢查并記錄；
4、對檢查出的問題要求責任單位及時改善；
5、檢查人員在規定的時間內對改善效果進行確認；
6、定期總結，持續改進。

二、層別法

層別法就是同一性質下，對大量的資料進行收集和分類，然后進行分析。層別法經常與檢查表法進行結合使用。
實施的方法

1、確定研究主題
2、制作表格并收集數據
3、將收集的數據進行分類
4、比較分析，對這些數據進行分析，找出其內在的原因，改善項目。

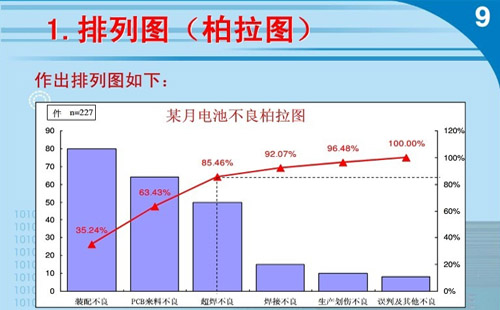

三、排列圖（柏拉圖）

排列圖是尋找分析影響質量主要的因素的工具，其形式是采用雙直角坐標圖，左邊縱坐標表示頻數，右邊縱坐標表示頻率，分折線表示累積頻率，橫坐標表示影響質量的各因素，按影響程度從左向右排列（從大到?。?。

排列圖分析的方法：

1、將要處置的事，以狀況（現象）或原因加以層別；
2、縱軸雖可以表示件數，但最好以金額表示比較強烈；
3、決定搜集資料的期間，自何時至何時，作為柏拉圖資料的依據，期限間盡可能定期；
4、各項目依照合半之大小順位左至右排列在橫軸上；
5、繪上柱狀圖；
6、連接累積曲線。

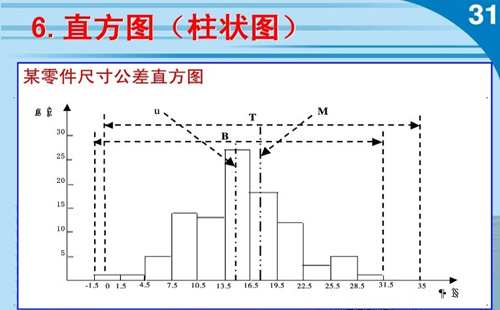

四、直方圖

直方圖是表示資料變化情況的一種主要工具。用直方圖可以解析出資料的規則性，比較直觀地看出產品質量特性的分布狀態，對于資料分布狀況一目了然，便于判斷其總體質量分布情況。
作直方圖的目的就是通過觀察圖的形狀，判斷生產過程是否穩定，預測生產過程的質量。具體來說，作直方圖的目的有：

1、判斷一批已加工完畢的產品；
2、驗證工序的穩定性；
3、為計算工序能力搜集有關數據。
直方圖將數據根據差異進行分類，特點是明察秋毫地掌握差異。

五、因果圖（魚骨圖）

所謂因果圖，又稱特性要因圖，主要用于分析品質特性與影響品質特性的可能原因之間的因果關系，通過把握現狀、分析原因、尋找措施來促進問題的解決，是一種用于分析品質特性（結果）與可能影響特性的因素（原因）的一種工具。又稱為魚骨圖。

1、分類
1）追求原因型：在于追求問題的原因，并尋找其影響，以因果圖表示結果（特性）與原因（要因）間的關系；
2）追求對策型：追求問題點如何防止、目標如何達成，并以因果圖表示期望效果與對策的關系。

2、實施的方法

① 成立因果圖分析小組，3~6人為好，最好是各部門的代表；
② 確定問題點；
③ 畫出干線主骨、中骨、小骨及確定重大原因（一般從5M1E即人Man、機Machine、料Material、法Method、測Measure、環Environment六個方面全面找出原因）；
④ 與會人員熱烈討論，依據重大原因進行分析，找到中原因或小原因，繪至因果圖中；
⑤ 因果圖小組要形成共識，把最可能是問題根源的項目用紅筆或特殊記號標識；
⑥ 記入必要事項。

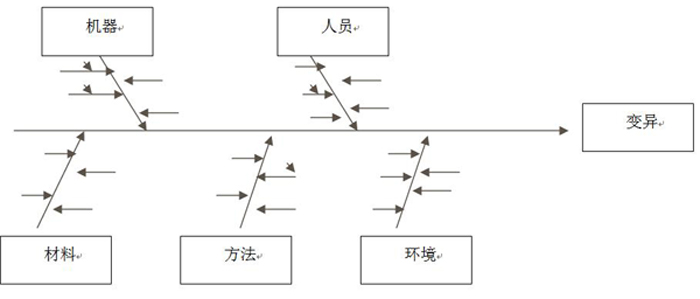

                                                            魚骨圖

六、散布圖

將因果關系所對應變化的數據分別描繪在X-Y軸坐標系上,以掌握兩個變量之間是否相關及相關的程度如何,這種圖形叫做“散布圖”。

實施方法：

1、確定要調查的兩個變量，收集相關的最新數據，至少30組以上；
2、找出兩個變量的最大值與最小值，將兩個變量描入X軸與Y軸；
3、將相應的兩個變量，以點的形式標上坐標系；
4、計入圖名、制作者、制作時間等項目；
5、判讀散布圖的相關性與相關程度。

七、控制圖

控制圖，它是一種帶控制界限的質量管理圖表。運用控制圖的目的之一就是，通過觀察控制圖上產品質量特性值的分布狀況，分析和判斷生產過程是否發生了異常，一旦發現異常就要及時采取必要的措施加以消除，使生產過程恢復穩定狀態。

實施的方法：

1、隨機抽取樣品50件以上，測出樣品的數據，計算控制界限，做控制圖；
2、觀察控制圖是否在控制狀態中，即穩定情況，如果點全部在控制界限內．而且點的排列無異常，則可以轉入下一步；
3、如果有異常狀態，或雖未超出控制界限，但排列有異常，則需查明導致異常的原因，并采取妥善措施使之處在控制狀態，然后再重新取數據計算控制界限，轉入下一步；
4、把上述所取數據作立方圖，將立方圖和標準界限(公差上限和下限)相比較，看是否在理想狀態和較理想狀態，如果達不到要求，就必須采取措施，使平均位移動或標準偏差減少，采取措施以后再重復上述步驟重新取數據，做控制界限，直到滿足標準為止。

在使用QC七大手法的時候，不是要每一個方法都要用到，應該根據具體情況進行結合應用，例如有些只將直方圖和因果圖（魚骨圖）進行結合使用。應該將每個方法的優勢利用起來，實現優勢互補，從而達到控制質量的目的。
