在SMT制造工藝中手工焊、修板和返修是不可缺少的工藝。隨著技術的不斷發展，人們需求的提高，出現了一些封裝難度大、返修難度也變大的新型元器件，如BGA、CSP、QFN等。如何進行返修，如何提高返修的成功率，就必須掌握正確的焊接方法。

一、手工焊的工具

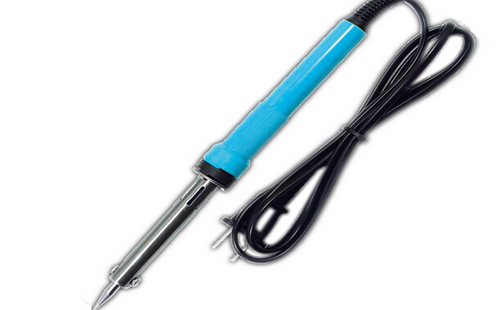

手工焊接的主要工具是電烙鐵，電烙鐵的種類有很多，按照加熱方式來分，可分為直熱式、感應式、恒溫電烙鐵、智能電烙鐵、吸錫泵、熱風焊臺、電熱夾等。手工焊接應該首先選用防靜電恒溫電烙鐵。

二、焊接的操作姿勢

1、焊接保持的距離

在焊接時產生的氣體會對人體產生危害，所以在使用電烙鐵時，鼻子與電烙鐵的距離應該有30cm以上，在40cm是比較合適的距離。

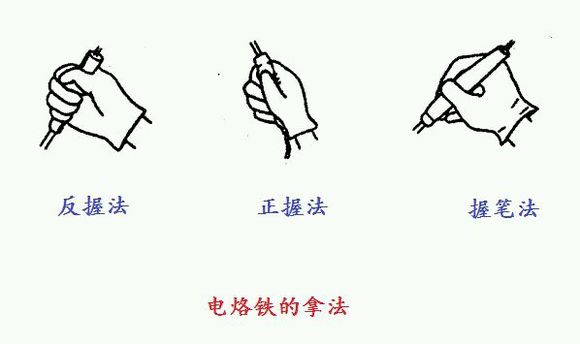

2、電烙鐵握法

電烙鐵有反握、正握和握筆三種握法，反握動作穩定，長時間操作不易疲勞，適合大功率電烙鐵的握持，正握適合中等功率電烙鐵或帶彎頭電烙鐵的操作，握筆法一般在焊接元器件和維修電路板時采用。如圖所示

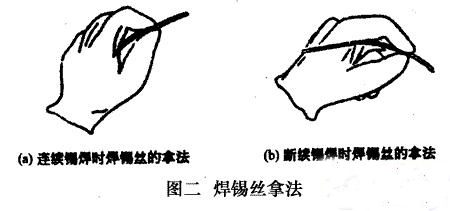

3、錫絲的拿法

錫絲一般有兩種拿法，對于一些有鉛錫絲，在焊接時要帶手套或者操作后洗手，避免入食。電烙鐵一般要配置烙鐵架，并放置于工作臺右前方，電烙鐵用過后要放置在烙鐵架上，并注意導線等物不要碰烙鐵頭，以免被烙鐵頭燙壞絕緣后發生短路。如圖所示

三、焊接五步法

1、準備焊接——清潔烙鐵

（1）給烙鐵頭加錫，清潔烙鐵頭，有利于熱傳導

（2）不能用刀或其他東西刮烙鐵頭的氧化層

2、加熱焊件

（1）將烙鐵頭放在被焊金屬的連接點（熱容量最大的地方）

（2）開始熱流動，加熱到被焊金屬表面

3、熔錫潤濕

（1）將錫絲放到烙鐵頭與被焊金屬的連接點之間，形成熱橋。

（2）助焊劑朝冷方向流動、浸潤 焊盤——從烙鐵頭流向整個焊盤，去除氧化層，促進熱傳導。

（3）移動焊錫絲到熱源對面，熔化的錫朝熱方向流動、浸潤焊盤和引腳，在界面發生毛細現象、擴散、溶解和冶金結合。

（4）將助焊劑殘留物推向焊點表面和邊緣。

4、撤離錫絲

先撤離錫絲，后撤離烙鐵，否則錫絲會凝固在焊點上。

5、停止加熱

（1）冷卻、凝固，形成焊點

（2）注意，在錫絲尚未完全凝固時，不要晃動元件和pcb，以免造成虛焊。
