焊接符號是指一種能簡潔、明白的在圖紙上表示焊縫的形狀、幾何尺寸和焊接方法的一種工程語言。焊接符號在焊接加工中經常會用到，它一般由基本符號、指引線、輔助符號、補充符號和焊接尺寸符號組成。
一、焊縫的基本符號有
焊縫的基本符號主要用來表示焊縫的橫截面形狀，如下圖所示

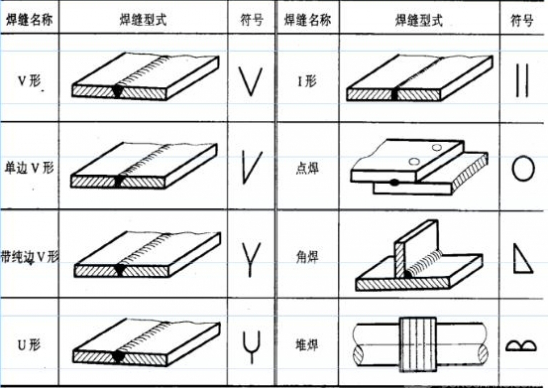

                                           最常用的焊縫基本符號

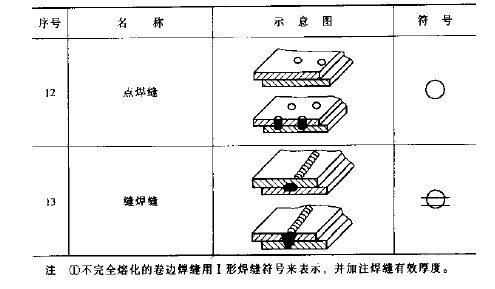

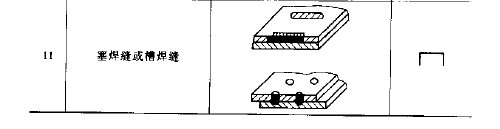

                                     相對比較少用的焊縫基本符號

二、 焊接符號標注中的指引線

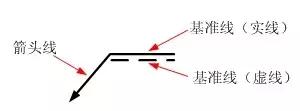

指引線是表示指引焊縫位置的符號。由帶箭頭的指引線和兩條基準線(一條為實線，另一條為虛線)組成。指引線指向有關焊縫處，基準線一般應為水平線。如下圖所示

三、焊縫的輔助符號

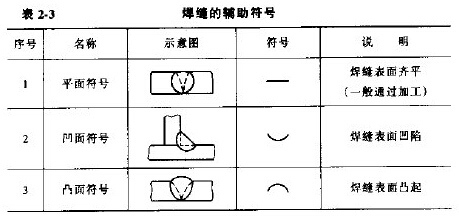

輔助符號表示的是焊縫表面形狀特征的說明。如下圖所示

四、焊縫的補充符號

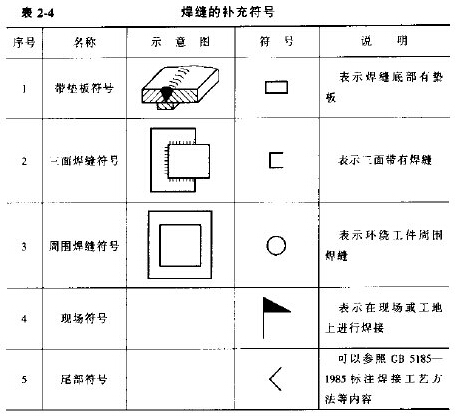

補充符號是為了表示焊縫的某些特征而采用的符號，如下圖所示

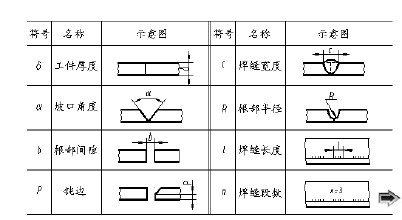

五、焊縫的尺寸符號

為了簡化焊縫在圖樣上的表示方法，我國的焊接符號是采用國家標準GB324的規定。通過焊縫符號可以非常簡便的表示出所焊焊縫的位置，焊縫橫截面形狀(坡口形狀)及坡口尺寸，焊縫表面形狀特征，表示焊縫某些特征或其他要求。
