ICT，即自動在線測試儀，是現代電子企業必備的PCBA(Printed- Circuit Board Assembly，印刷電路板組件）生產的測試設備，ICT使用范圍廣，測量準確性高，對檢測出的問題指示明確，即使電子技術水準一般的工人處理有問題的PCBA也非常容易,ICT檢測主要有針床式在線測試和飛針式在線測試之分。

（1）針床式在線測試

針床式在線測試不僅可在線路板裝配生產線上高速、靜態地檢測出線路板上元器件的裝配故障和焊接故障，還可在單板調試前通過對已焊裝好的元器件進行分立隔離測試，從而精確地測出所裝電阻、電感、電容、二極管、三極管、場效應管、集成芯片等的漏裝、錯裝、偏移、橋接、開/短路等故障，并可準確定位故障點位置。

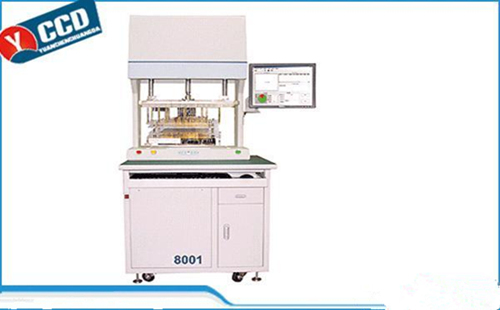

針床式在線檢測儀主要由測量驅動、測量電路、控制系統及上、下測試針床等部分組成，必須使用測試針床對PCB上的導電體進行接觸式測試，從而采集電氣信號。在SMT貼裝工藝中，不能從單面測試所有布線節點的情況很多，因此需要采用從PCB兩面測試的兩面針床。

針床式在線測試雖然功能強大，但仍然存在一定的誤判，主要體現在：無法測試部分包括記憶的IC芯片；如果經過免清洗的PCB上有殘留松香，將導致探針接觸不良；PCB定位柱松動，造成探針接觸部位偏離焊盤。

（2）飛針式在線測試

對于不能使用針床在線測試的PCB，可以使用飛針式在線測試，飛針式在線測試儀是針對針床在線測試儀的一種改進，采用兩組或兩組以上的可在一定測試區內運動的探針取代不可運動的針床，同時增加了可移動的探針驅動結構，采用馬達來驅動，進行水平方向的定位和垂直方向測試的接觸。飛針式在線測試儀通常有8根測試探針，最小測試間隙為0.2mm。

飛針式在線測試儀主要由儀表與測量模塊、運動與驅動模塊、控制系統、測試區域等部分組成，測試儀上安裝有多根針，每根針都安裝在適當?shù)慕嵌壬?，不會發生測試死角現象，能進行全方位角度測試，因此，采用飛針式在線測試儀能夠大幅度提高不良檢出率。
