電路板錫膏的使用與貯存

2020-05-19 12:01:49 740

錫膏對于曝露環境中的熱、空氣、潮濕都相當敏感,熱會引起助焊劑與錫粉間的反應,也會導致助焊劑與錫粉分離。若曝露在空氣或潮濕的環境,將會導致干燥、氧化、吸濕等等的問題。

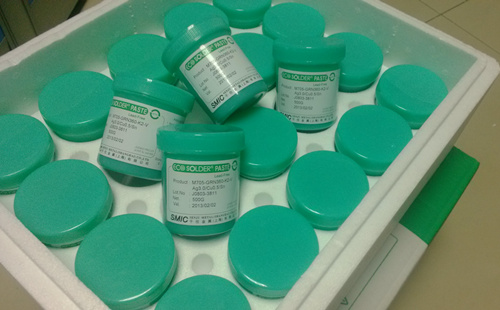

錫膏

電路板廠家會建議貯藏在冷凍環境中,在曝露到空氣前溫度應該與周遭環境溫度平衡再行開啟,這樣可以避免發生結露?;販厮钑r間依據容器的尺寸與貯藏溫度而有異,解凍所需要的時間范圍可從一小時到數小時不等。電路板廠家最常使用的錫膏涂布技術是鋼版或絲網印刷,當然還有其它的相關技術也被使用,包括:點膠法、點對點轉印法、滾輪涂布法等等。

鋼版印刷的作法源自于絲網印刷的概念,與絲網相比使用鋼版印刷可以準確地控制錫膏涂布量,適合用于細間距的零件組裝印刷作業,附圖所示為典型鋼版電路板印刷作業。

印刷鋼版一般是由薄金屬材質所制成,金屬開口的圖案與電路板上需要進行錫膏涂布的焊墊匹配。鋼版在印刷前會與電路板對正,接著以刮刀將錫膏批覆整個鋼版,通過鋼版開口的錫膏就移轉到需要的區域。最后電路板從鋼版下分離,錫膏就停留在相應的焊墊上。

點膠涂布技術是經由壓迫錫膏彈匣,將錫膏擠壓穿過針頭來進行定點定量的涂布作業。典型常見的設備類型如附圖所示。


點膠系統的作業原理與設計方式十分多樣化,一般在采用上只要確認能夠符合穩定、快速、適合應用所需的體積供應能力,這種系統就可以是被選擇的系統。點膠涂布是非常多用途的技術,它可以在不平坦的表面進行涂布,同時利用程控可以進行不定點、不定量的隨機涂布作業。但是因為作業速度比印刷慢,因此經常用于零件制造或重工作業方面。

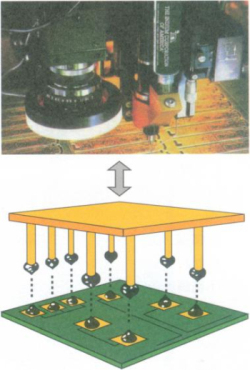

點對點轉印法(Pin Pin Transfer)對有較大間距的小零件是不錯的選擇,它可以轉印錫膏到需要的位置上,其示意如附圖所示。


使用這種技術會有一組針安裝在固定板上,其針點與待焊墊間會位置相對應的關系。作業時會在平底容器上建立一定厚度的錫膏,然后這組針就穩定的浸入錫膏后舉起,針尖所沾附的錫膏會維持在針的頂端。之后這些有錫膏的針會將錫膏轉印到焊墊上,緊接著重復下一個循環作業。面對細微化、立體化的組裝需求,有更多的錫膏涂裝技術被提出,也包括一些替代性的凸塊制作技術在內,不過近年來由于噴墨打印技術的精進,已經有電路板廠家提出利用噴墨技術涂裝的想法,這方面似乎可以期待。
