如今很多電路板愛好者喜歡自己制作電路板，對于熟練的人來說，應該是比較簡單的，但對于初學者來說，肯定是困難的，接下來讓小編來介紹自制電路板的方法，必須要注意的是，要非常注意的保護電路板的線路不被破壞，能達到PCBA加工廠家對電路板的要求。

自制電路板的四個流程：

1、線稿---（由PROTEL或其他相關LAYOUT軟件出圖，然后轉印至投影片或描圖紙）

2、曝光---（感光電路板以臺燈或曝光燈照射的方式讓線稿印射在感光板上）

3、顯像---（使用顯像液讓曝光后的感光劑洗去，留下線稿）

4、蝕刻---（將不要的銅箔洗去，留下我們需要的線路）

一、首先準備器材

在蝕刻上大家的方法都不一樣，由于專門用的蝕刻套件一般價格比較貴，所以都是自己想辦法買到類似的器材，但成果絕對不輸給專業蝕刻套件喔！

（1）塑料盆兩個，這兩個塑料盆一大一小。大的裝的是熱水，之后在蝕刻時會做隔水加熱用，而小的是裝蝕刻液。在蝕刻液方面請各位注意，范例中使用的是環保蝕刻液，這是由于以前的氯化鐵含有劇毒，且回收也不易，因此目前都改用環保蝕刻液。在使用環保蝕刻液時請?zhí)貏e注意，市面上買到的是一包白色粉末，必須要加水650c.c.溶解，有很多人蝕刻不好，大部分都是比例調配錯誤。加水完全溶解后的蝕刻液就可使用了。

（2）噴槍與軟毛刷：噴槍裡面裝的是顯像液，軟毛刷是用來在顯像時幫助反應用的。

顯像液也需要調配，我自己的使用方法是，先將顯像液調配好（※1:20的比例），然后拿一個大的保特瓶裝起來，因?yàn)轱@像液會與空氣反應而失效，之后再將一部分的顯像液溶液倒入噴槍?zhuān)溆喾胖藐?/span>暗處存放（需蓋緊蓋子）。這樣做的目的是為了節省顯像液的使用。說明書上將溶液調配好之后放在塑膠盆即可顯像，但這樣一來蝕刻液接觸空氣面積大，隔天那些顯像液可能就無法反應了，另外用噴的也可以將較細部的電路顯像出來，這是我的經驗提供大家參考。

（3）最后是原稿與一塊透明板子

原稿可以去書局請他們用碳粉復印機幫你印，再好一點就買專用的噴墨投影片，但是價格十分昂貴，不過質量卻很好喔。透明板子也可以用玻璃取代，我則是選用5mm厚度的壓克力板，這板子的用途在，要將原稿與感光板密合，否則曝光后的成像會十分的差，幸運一點的狀況是模糊掉，不幸運的話是直接線路短路，堅持要洗板子的話，就會等著在實驗室看煙火秀了。所以板子最好選有重量一點的，才能將原稿貼平于感光板。

另外也不要用其它有色的板子壓喔！因?yàn)檫@會導致紫外線穿透不易。材料準備完成就開始要進入洗板子的流程了，

二、曝光

曝光的話只要有紫外線的光源都可以曝光，但時間我就要依個人經驗衡量了，一般我在曝光時若使用專用紫外線曝光機，則需要90-120秒左右，不過那是學校所有的不是每次都可以借到，因此我大部分用臺燈曝光，時間大約抓在9-12分鐘左右，然后臺燈不可以離感光板太近也不能太遠，大約在5-10公分上下。想起自己剛學洗板子時，怎樣都曝光失敗，最后才發現，光源離板子太近了。但要是太遠的話，紫外線不足，因此可能要拉長時間，這我也無法詳細計算出要增加多久，所以還是將范圍設定在5-10公分就好。

三、顯像

在顯像時，我建議大家最好戴上手套，因?yàn)槟菛|西摸起來滑滑的像是強堿，為了各位的玉手，還是建議戴上手套。顯像液噴于板子上之后，請各位不要急著刷它，因?yàn)橐o點時間反應，我大約都停留30秒左右再刷，刷板的時候也要小心一點，要是太大力板子上的線可是會刮傷的，到時蝕刻的話就斷線了，你的電路不會動也就變得理所當然。顯像到讓所有線路都清晰了，就算完成，但要注意的是，不要認為顯像液越噴線路會越清晰，要是你這么做的話，你的線路就會被洗掉，你就只能重新曝光了。

四、蝕刻

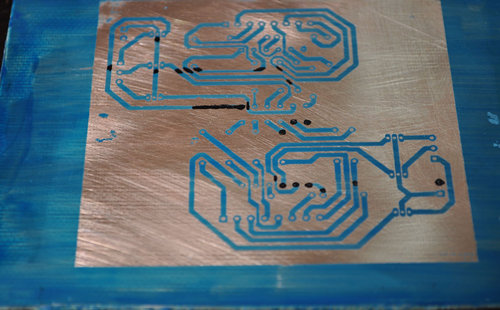

若是在顯像時做的很完美，那蝕刻就會很漂亮，連字都清晰可見絕不模糊喔！在最開始曾說過蝕刻液要隔水加熱，因?yàn)槲g刻液加熱后反應會變快，你洗板子的等待時間也會縮短，因此大的塑料盆裡面裝的是熱水。之前有人問說是否該控溫？蝕刻液的加熱可以到65度，因此你只要在65度內都沒問題，所以我在大塑料盆都直接倒入100度的開水，因?yàn)樗纳峥烀娣e又大，且要再經過另一個塑料盆傳熱，這樣子其實溫度不是很高，所以你大約只要不要覺得手受不了的溫度，都在65度以?xún)?nèi)。在蝕刻時若有一邊做搖晃，這樣速度也會加快許多。

至此，電路板的制作就完成了，希望能幫到您。
