在SMT制程中的回流焊接是非常重要而復(fù)雜的工序，由于在印刷工序和貼裝工序環(huán)節(jié)的操作不當(dāng)?shù)仍?，加之回流焊接的參?shù)設(shè)置不合理，就會出現(xiàn)很多常見的焊接缺陷，導(dǎo)致產(chǎn)品高的不良率，增加維修成本。

回流焊常見的焊接缺陷及預(yù)防

1、橋聯(lián)：焊接加熱過程中也會產(chǎn)生焊料塌邊，這個情況出現(xiàn)在預(yù)熱和主加熱兩種場合，當(dāng)預(yù)熱溫度在幾十至一百范圍內(nèi)，作為焊料中成分之一的溶劑即會降低粘度而流出，如果其流出的趨勢十分強烈，會同時將焊料顆粒擠出焊區(qū)外形成含金顆粒，在溶融時如不能返回到焊區(qū)內(nèi)，也會形成滯留焊料球。

預(yù)防：產(chǎn)生橋接的主要原因是由于焊膏過量或焊膏印刷后的錯位、塌邊。

（1）在印刷時可選擇使用0．15mm厚度的模板，而開孔尺寸由最小引腳或片狀元件間距決定。

（2）在印刷引腳間距或片狀元件間距小于0．65mm的印制板時，應(yīng)采用光學(xué)定位，基準(zhǔn)點設(shè)在印制板對角線處。若不采用光學(xué)定位，將會因為定位誤差產(chǎn)生印刷錯位，從而產(chǎn)生橋接。

（3）為了預(yù)防塌邊，要選擇粘度較高的焊膏；采用激光切割模板；降低刮刀壓力。調(diào)整貼裝壓力并設(shè)定包含元件本身厚度在內(nèi)的貼裝吸嘴的下降位置。設(shè)置適當(dāng)?shù)暮附訙囟惹€(溫度、時間)，并要防止傳送帶的機械振動。

2、錫球：錫球主要是焊接過程中加熱的急速造成焊料的飛散所致。與焊膏粘度、焊膏氧化程度、焊料顆粒的粗細(粒度)、助焊劑活性等有關(guān)。

預(yù)防:增加錫膏黏度，對于錫膏的氧化物應(yīng)控制在0．03％左右，最大值不要超過0．15％。焊料顆粒的粗細一般要求25um以下粒子數(shù)不得超過焊料顆?？倲?shù)的5％。調(diào)整回流焊接溫度曲線，使焊膏焊接前得到充分的預(yù)熱。合適的模板開孔形狀及尺寸也會減少焊錫球的產(chǎn)生。一般地，模板開孔的尺寸應(yīng)比相對應(yīng)焊盤小10％。

3、立碑：片式元件在遭受急速加熱情況下發(fā)生的翹立。

預(yù)防：（1）選擇粘力強的焊料，焊料的印刷精度和元件的貼裝精度也需提高。

（2）元件的外部電極需要有良好的濕潤性濕潤穩(wěn)定性。推薦：溫度400C以下，濕度70%RH以下，進廠元件的使用期不可超過6個月。

（3）采用小的焊區(qū)寬度尺寸，以減少焊料溶融時對元件端部產(chǎn)生的表面張力。另外可適當(dāng)減小焊料的印刷厚度，如選用100um。

（4）焊接溫度管理條件設(shè)定對元件翹立也是一個因素。通常的目標(biāo)是加熱要均勻，特別是在元件兩連接端的焊接圓角形成之前，均衡加熱不可出現(xiàn)波動。

4、冷焊：不完全回流會形成焊點。

預(yù)防：調(diào)整回流焊溫度曲線，增加加熱區(qū)的預(yù)熱時間。

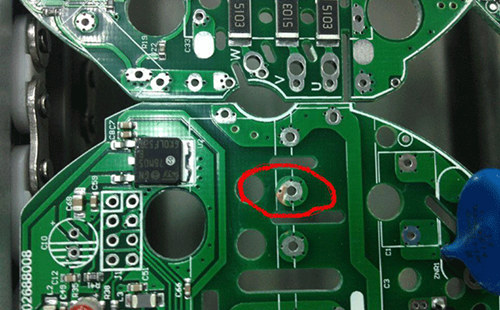

5、虛焊：是指在生產(chǎn)過程中的，因生產(chǎn)工藝不當(dāng)引起的，時通時不通的不穩(wěn)定狀態(tài)； 另外一種是電器經(jīng)過長期使用，一些發(fā)熱較嚴(yán)重的零件，其焊腳處的焊點極容易出現(xiàn)老化剝離現(xiàn)象所引起的。

預(yù)防：對于QFP芯片要注意保管好，防止引腳變形、氧化，焊接時預(yù)熱溫度不宜過高，加熱速度要恰當(dāng)均勻。

6、爆米花現(xiàn)象：一些塑封型元器件由于吸潮而在焊接升溫時，受熱膨脹，形成爆米花現(xiàn)象。

預(yù)防：注意保管，防止受潮，對有水汽的元器件進行烘干再使用。

7、元器件偏移：在進行回流焊過后會發(fā)現(xiàn)一些元器件偏移的現(xiàn)象。

預(yù)防：對于貼片機貼便的元器件，可調(diào)整貼片機貼裝精度和安放位置，更換粘接性強的新焊膏。如果是由于回流焊接的原因，這時要考慮回流焊爐內(nèi)傳送帶上是否有震動等影響，對回流焊爐時進行檢驗。調(diào)整升溫曲線和預(yù)熱時間；消除傳送帶的震動；更換活性劑；調(diào)整焊膏的供給量。

8、PCB扭曲：PCB扭曲問題是SMT大批量生產(chǎn)中經(jīng)常出現(xiàn)的問題。

預(yù)防：（1）在價格和空間容許的情況下，選用質(zhì)量較好的PCB或增加PCB厚度，以取得最佳長寬比。

（2）合理設(shè)計PCB，雙面銅箔面積均衡，在貼片前對PCB進行預(yù)熱； 調(diào)整夾具或夾持距離，保證PCB受熱膨脹空間。

（3）焊接工藝溫度盡可能調(diào)低。

（4）已經(jīng)出現(xiàn)輕度扭曲時，可以放在定位夾具中，升溫復(fù)位，以釋放應(yīng)力。

回流焊接缺陷是由很多原因造成的，要想減少回流焊接缺陷，提高產(chǎn)品良率，還需深入研究焊接工藝的方方面面。
