由于目前SMT技術的不斷成熟，PCBA組裝加工過程中的組件變得越來越小，使PCBA具有更強大的功能。同時，也為測試和檢驗帶來了巨大得挑戰。測試是確保將高質量PCBA產品交付給客戶至關重要的步驟，檢驗和測試可以減輕加工風險。以下是PCBA加工行業的幾種測試方法集錦。

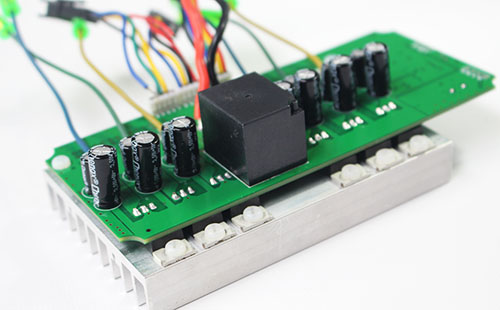

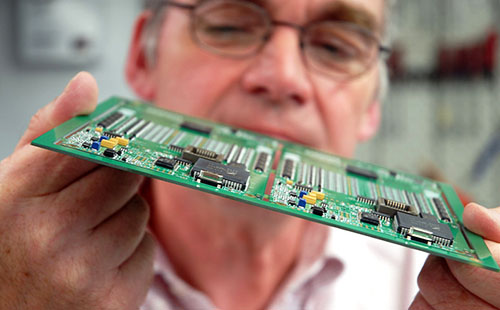

1、手動目視檢查

目視檢查可以在PCBA過程的每個步驟中實現。PCBA組裝手工目檢是PCBA質檢中最原始的方法，僅僅只用眼睛和放大鏡檢查PCBA板的電路和電子元器件的焊接情況，如焊接方式，焊點是否橋接，是否少焊和出現焊接不完整性。在目檢中放大鏡是基礎工具，同時可以使用金屬針檢查IC引線上的焊接不完整性。

2、在線測試儀（ICT）

在線測試儀因其出色的測試和檢驗性能在PCBA加工行業中被廣泛應用。ICT幾乎可以在PCBA中找出焊接和組件的問題。它具有高速度，高穩定性。其中電探針測試填充印刷電路板（PCB），檢查短路，開路，電阻，電容和其他基本量，以顯示組件是否正確制造。

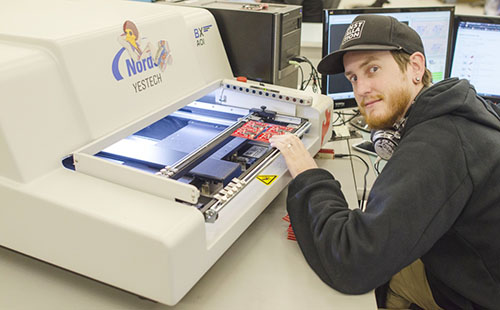

3、自動光學檢測（AOI）

自動光學檢測是一種非接觸式的測試方法。自動光學檢測在檢驗中起著重要的作用。自動光學檢測是印刷電路板制造過程中的自動目視檢查，其中相機自動掃描被測PCBA板的災難性故障（例如缺失部件）和質量缺陷（例如圓角尺寸或形狀或組件偏斜）。

4、自動光學檢測（AXI）

對于廣泛使用BGA和CSP，像ICT這樣的典型檢測方法無法檢查組件埋入的焊點。AXI能夠測試未對準，缺少球和焊料沉積。AXI利用X射線穿透固體東西來捕捉他們的照片。它可以分為兩種類型：2D和3D。

5、功能電路測試

功能電路測試是PCBA產品上市前的最后一次檢測。與其他檢測（如AOI，AXI和ICT）不同，F(xiàn)CT旨在使UUT（被測單元）在模擬環境下工作，并使用輸出數據檢查其實際性能。

6、樣品檢驗

在批量生產和組裝之前，PCB制造商和裝配商通常會進行首樣檢查，以檢查SMT設備是否已正確準備，以便在批量生產中可以避免真空噴嘴或排列問題，導致PCBA板生產出現問題，這被稱為第一件檢驗。

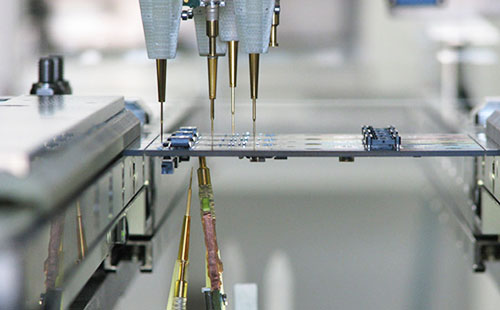

7、飛針測試儀

飛針探頭適用于需要昂貴檢測費用的高復雜度PCB的檢查。飛針的設計和檢查可以在一天內完成，組裝成本相對較低。它能夠檢查安裝在PCB上的部件的開路，短路和方向。此外，它在識別組件布局和對齊方面效果很好。

8、制造缺陷分析儀（Manufacturing Defect Analyzer，MDA）

MDA的目的只是對板進行直觀的測試，以揭示制造缺陷。由于大多數制造缺陷是簡單的連接問題，所以MDA僅限于測量連續性。通常，測試儀將能夠檢測電阻，電容和晶體管的存在。還可以使用保護二極管來實現集成電路的檢測，以指示組件是否正確放置。
