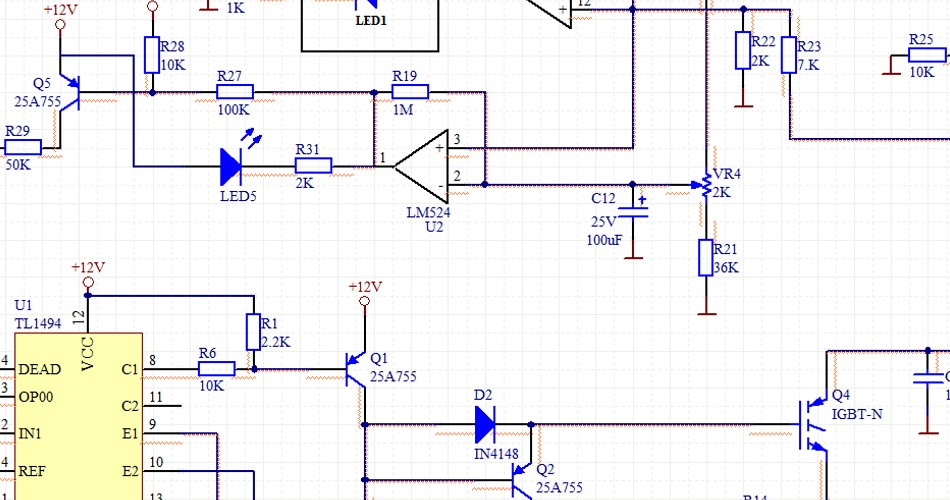

大家在看PCBA電路原理圖的時候，或多或少都會看見許多用英文標注的一些縮寫詞。本文摘抄一些經典常見的縮寫，供大家參考學習。

常用控制接口

EN：Enable，使能。

使芯片能夠工作。要用的時候，就打開EN腳，不用的時候就關閉。有些芯片是高電平使能，有些是低電平使能，要看元器件的數據手冊才知。

CS：Chip Select，片選。

芯片的選擇。通常用于發數據的時候選擇哪個芯片接收。例如一根SPI總線可以掛載多個設備，DDR總線上也會掛載多顆DDR內存芯片，此時就需要CS來控制把數據發給哪個設備，一般為低電平有效，也就是/CS表示。

RST：Reset，重啟。

有些時候簡稱為R或者全稱RESET。也有些時候標注RST_N，表示Reset信號是拉低生效。

INT：Interrupt，中斷。

中斷的意思，就像你正睡覺的時候有人把你搖醒了，或者你正看電影的時候女朋友來了個電話，在處理器中非常常用的一個功能，與“查詢”功能相對應。

PD：Power Down，斷電。

斷電不一定非要把芯片的外部供電給斷掉，如果芯片自帶PD腳，直接拉一下PD腳，也相當于斷電了。攝像頭上會用到這根線，因?yàn)橐话愕臄z像頭有3組供電，要控制三個電源直接斷電，不如直接操作PD腳來的簡單。（在USB Type-C接口中有一個Power Delivery也叫PD，跟這個完全不一樣，不要看錯了。）

CLK：Clock，時鐘。

時鐘線容易干擾別人也容易被別人干擾，Layout的時候需要保護好。對于數字傳輸總線的時鐘，一般都標稱為xxx_xCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK（Main Clock）等。對于系統時鐘，往往會用標注頻率。如SYS_26M、32K等。標了數字而不標CLK三個字，也是無所謂的，因?yàn)橹挥袝r(shí)鐘才會這么標。

CTRL：control，控制。

寫CONTROL太長了，所以都簡寫為CTRL，或者有時候用CMD（Command）。

SW：Switch，開關。

信號線開關、按鍵開關等都可以用SW。

PWM：脈寬調制，通過在一根輸出信號線上輸出不同占空比的脈沖信號達到傳遞能量/信息的目的，比如可以控制電機的轉速、加一個RC構成DAC電路、開關穩壓控制器中也常通過PWM來達到穩壓的目的。

REF：Reference，參考。

例如I_REF，V_REF等。參考電流、參考電壓，常用在穩壓電路、ADC、DAC中。

FB：Feedback，反饋。

升壓、降壓電路上都會有反饋信號，意義和Reference是類似的，芯片根據外部采集來的電壓高低，動態調整輸出。外部電壓偏低了，就加大輸出，外部電壓偏高了，就減小輸出。

A/D：Analog/Digital，模擬和數字的。

如DBB=Digital Baseband，AGNG=Analog Ground。

D/DATA：數據。

I2C上叫做SDA（Serial DATA），SPI上叫做SPI_DI、SPI_DO（Data In，Data Out），DDR數據線上叫做D0，D1，D32等。

A/Address：地址線。

用法同數據線。主要用在DDR等地址和數據分開的傳輸接口上。其他的接口，慢的像I2C、SPI，快的像MIPI、RJ45等，都是地址和數據放在一組線上傳輸?shù)?，就沒有地址線了。

常用方向的標識

TX/RX：Transmit，Receive，發送和接收。

這個概念用在串口（UART）上是最多的，一根線負責發送，一根線負責接收。這里要特別注意，一臺設備的發送，對應另一臺設備就是接收，TX要接到RX上去。如果TX接TX，兩個都發送，就收不到數據了。

為了防止出錯，可以標注為：UART1_MRST、UART1_MTSR。Master RX Slave TX的意思。Master就是主控芯片，Slave就是從設備。TX、RX很容易標錯的，尤其是原理圖有幾十頁的情況下。

P/N：Positive、Negative，正和負。

用于差分信號線?，F(xiàn)在除了DDR和SDIO之外，其他很少有并行數據傳輸接口了。USB、LAN、MIPI的LCD和Camera、SATA等等，高速數據總線幾乎都變成了串行傳輸數據了。

串行信號線速度很高，隨便就上GHz，電壓很低只有幾百毫伏，因此很容易被干擾，要做成差分信號，即用兩根線傳一個數據，一個傳正的一個傳負的。傳到另外一邊，數據相減，干擾信號被減掉，數據信號負負得正被加倍。

對于RESET_N這樣的信號來講，只起到重點標注的作用，表示這個RESET信號是拉低才生效的。大部分設備都是低有效的RESET，偶爾會有一些設備拉高RESET。

L/R：Left、Right。通常用于音頻線，區分左右。

有些時候如喇叭的信號是通過差分來傳輸?shù)模褪荢PK_L_N、SPK_L_P這樣的標識。

常用設備縮寫

BB：Baseband，基帶處理器。

十幾年前的的手機芯片只有通信功能，沒有這么強大的AP（跑系統的CPU），手機里的主芯片都叫做Baseband基帶芯片。后來手機性能強大了，還是有很多老工程師習慣把主芯片叫做BB，而不是叫CPU。

P（GPIO）：很多小芯片。

例如單片機，接口通用化比較高，大部分都是GPIO口，做什么用都行，就不在管腳上標那么清楚了，直接用P1，P2，P1_3這樣的方式來標明。P多少就是第多少個GPIO。P1_3就是第1組的第3個GPIO。（不同組的GPIO可能電壓域不一樣）

BAT：Battery，電池。

所有的電池電壓都可以叫做VBAT。

CHG：Charge，充電。

CAM：Camera，攝像頭。

LCD：顯示器。

TP：Touch Panel，觸摸屏。

（注意不要和Test Point測試點搞混了）

DC：Direct Current，直流電。

用在設備上通常用作外部直流輸入接口，而不是指供電方式或者供電電壓什么的。例如VCC_DC_IN的含義，就是外部DC接口供電。

以上就是常見的PCBA電路原理圖英文縮寫匯總，建議大家收藏保存。
