諾的干貨 - 為什么我的晶振又燒壞了?

2023-08-04 16:29:43 徐繼 51

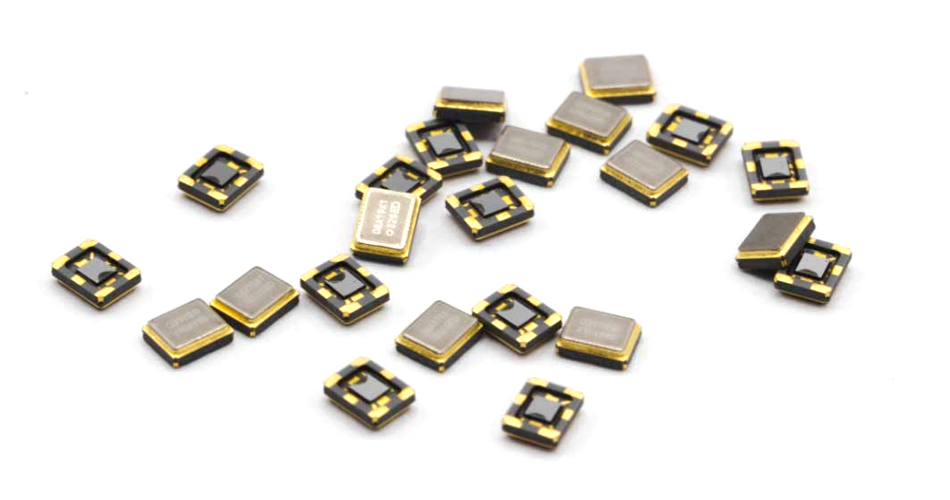

首先要清楚的一件事情是:晶振分為無源晶振與有源晶振兩大類。

基于這兩類晶振的內部結構與工作原理的差異,晶振被燒壞的情況也要分為兩大類。

pcba

針對無源晶振被燒壞的情況有以下兩點:



1、手焊操作不當

假如利用高溫或長時間對導腳部位進行加熱,會導致晶振內部晶片鍍銀層破壞,電阻超差等問題,引發晶振不起振。



2、激勵功率過大

根據應用領域的不同,選擇合適激勵功率的晶振,切不可只為了改變晶振的輸出頻率,任意改變電路輸入給晶振的激勵功率的大小。因?yàn)殡娐诽峁┑募?lì)功率過大可能會導致石英晶片振幅變大,因此過多的熱量產生導致石英晶片振動區域的溫度升高。石英晶片本身則產生梯度性溫度攀升,直接破壞頻率穩定度。由于晶片機械性變形程度可能會超出彈性極限,造成晶格不可恢復性的位移,造成晶振輸出頻率永久性頻偏。更嚴重的情況下,石英晶片振碎,導致晶振徹底不起振(停振),也就是我們所說的“燒壞”。造成等效電阻變大(注:一般晶振電阻值為10~100Ω),影響晶振起振,嚴重情況下造成晶振停振。激勵功率過大,還可能導致導致固著晶片與基座的導電膠受損,比如斷裂,后果是造成晶振內部電路斷路、晶振停振。



在無源晶振的電路應用中,加在晶振兩端的電壓很低,因此無源晶振被燒壞的情況極少。而該類事故卻更多發生在有源晶振的不當應用上,因此需要引起特別關注。



針對有源晶振被燒壞的情況也分為以下兩點:



1、電壓輸入接錯方向

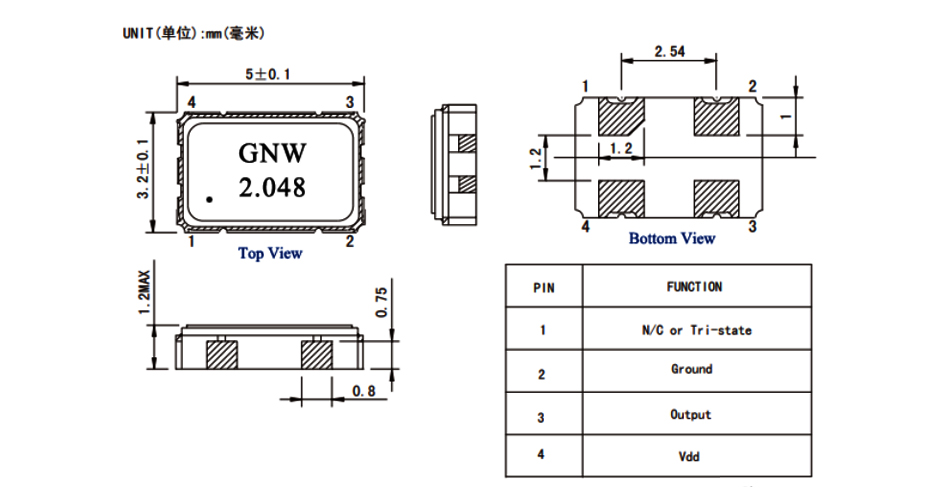

石英晶體振蕩器通常用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。

電壓正確接法:必須把電壓輸入接到晶振的電壓輸入腳(VCC)。若錯接到接地腳,晶振就會被電流 “燒壞”。

pcba


2、輸入電壓參數選錯

一般輸入電壓:1.8V、2.8V、 3.3V、5V。如果把5V供給額定電壓為1.8V的有源晶振,就會帶來晶振被燒壞的高風險。

如下圖所示:

有源晶振2.048MHz被燒壞案例

有源晶振2.048MHz在焊接前,各項電氣參數正常。在焊接后,發生停振現象。

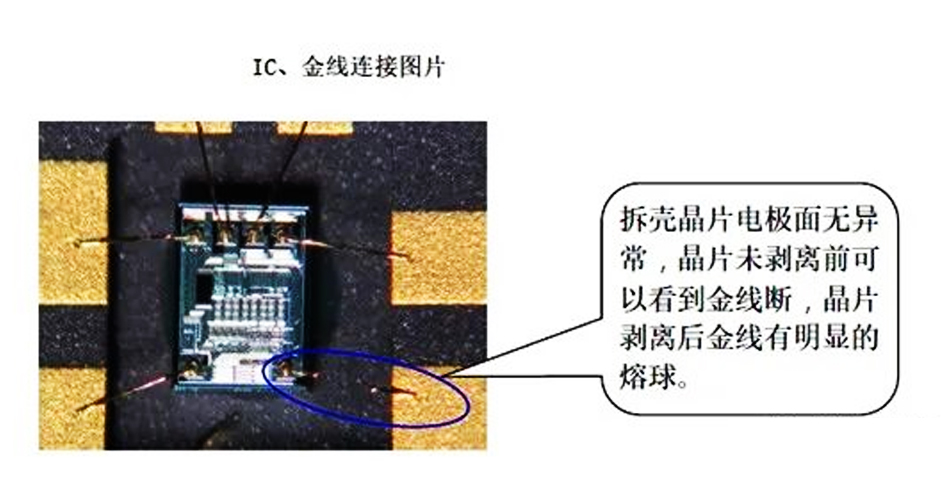

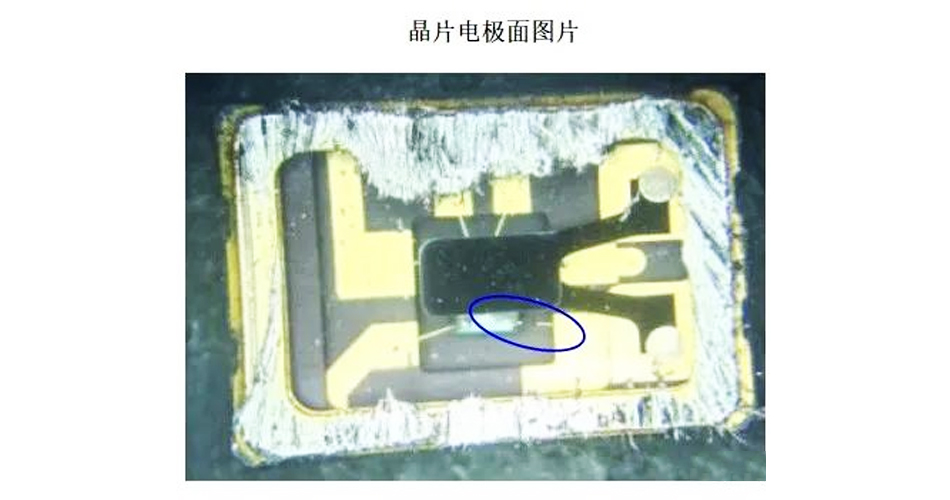

針對該晶振開蓋檢驗,發現晶片電極面、IC無異常,金線表現為明顯的熔斷結球現象,從而造成電路斷路。

pcba

pcba

分析為該顆有源晶振通電后受到超出自身負荷的電壓及電流導致金線熔斷,電路出現斷路現象,造成晶振停振。后續經核實,證明確實如此。



針對有源晶振的特別提醒:有源晶振只有被輸入了超負荷高壓電源才會被擊穿。切勿輸入電壓接錯或接反。
