今天是23個 LM358 典型經典電路，主要是以下23個：

1、LM358 直流耦合低通 RC 有源濾波器

2、LM358 LED 驅動器

3、LM358 TTL 驅動電路

4、LM358 RC 有源帶通濾波器

5、LM358 方波振蕩器

6、LM358 遲滯比較器

7、LM358 帶通有源濾波器

8、LM358 光驅動器

9、LM358電流監測

10、LM358 低漂移峰值檢測器

11、LM358 電壓跟隨器

12、LM358 功放外圍電路

13、LM358 電壓控制振蕩器 (VCO)

14、LM358 固定電流源

15、LM358 脈沖發生器

16、LM358 交流耦合反相放大器

17、LM358 交流耦合非反向放大器

18、LM358 可調增益儀表放大器

19、LM358 直流放大器

20、LM358 脈沖發生器

21、LM358 橋式電流放大器、

22、LM358 參考差分輸入信號

23、LM358 直流差分放大器

一、LM358 雙運算放大器

LM358包括兩個獨立的、高增益、雙內部頻率補償運算放大器，適用于寬電壓范圍的單電源供電，也適用于雙電源工作模式。在工作條件下，電源電流與電源電壓無關。其使用范圍包括傳感器放大器、直流增益模塊、音頻放大器、工業控制、直流增益組件，以及所有其他可由單一電源供電的運算放大器應用。

二、LM358特點

內部頻率補償

高直流電壓增益(約 100dB)

單位增益頻帶寬度 (約1MHz)供電電壓范圍廣: 單電源供電 (3-30v)

雙電源供電 (正負1.5-正負15V)

功率抑制比低功耗電流，適用于電池供電。低輸入偏置

低輸入失調電壓和失調電流共模輸入電壓范圍很寬，包括接地。差模輸入電壓范圍很寬，與電源電壓范圍相等輸出電壓擺幅較大（0 至 vcc1.5V）

三、LM358 參數

輸入偏置電流：45nA

輸入失準電流：50nA

輸入失調電壓：2.9mV

輸入最大共模電壓：VCC-1.5V

共模抑制比：80分貝

功率抑制比：100分貝

四、LM358 引腳說明

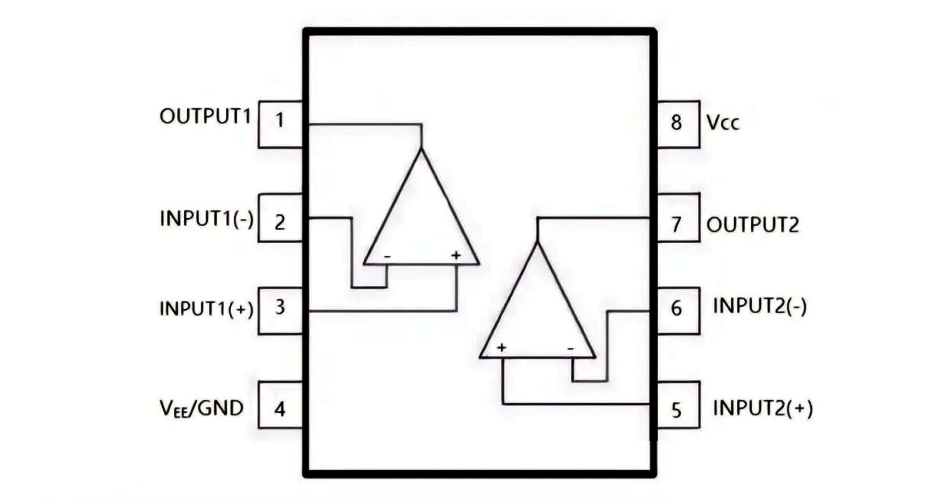

DIP 成型引腳的引腳功能

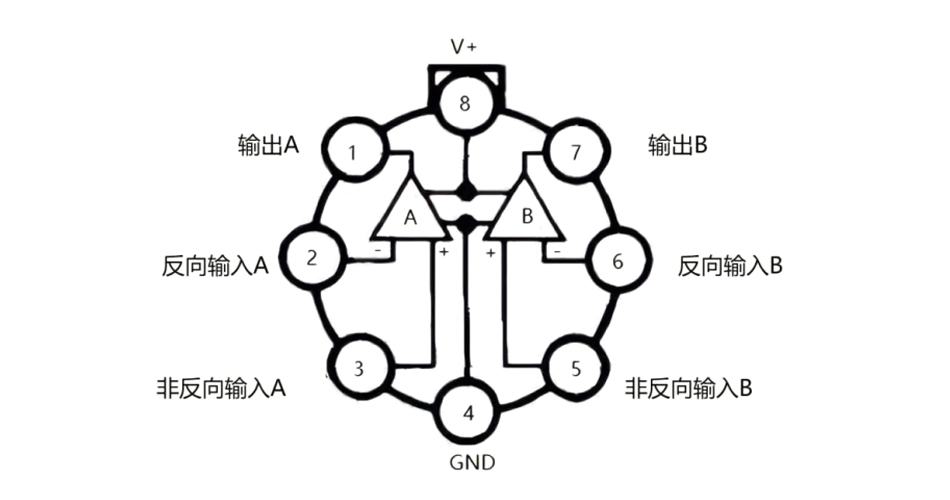

圓形金屬封裝引腳示意圖

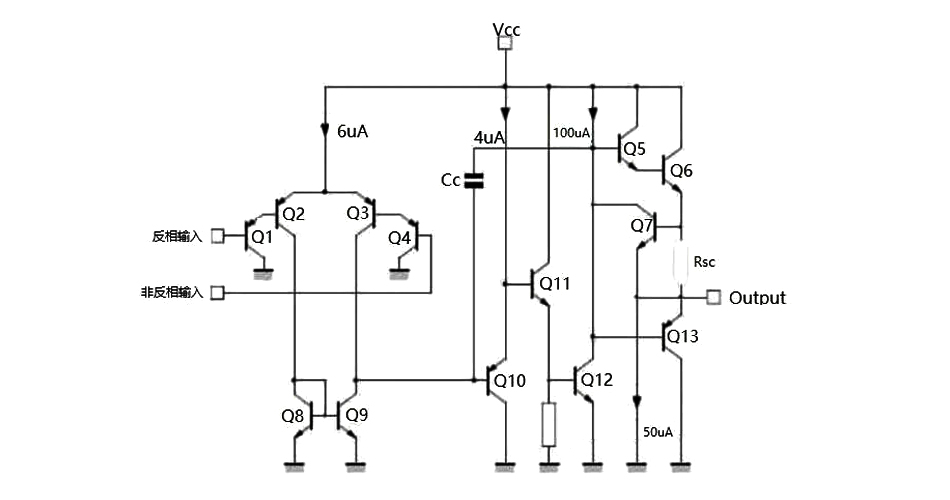

五、LM358 內部電路原理圖

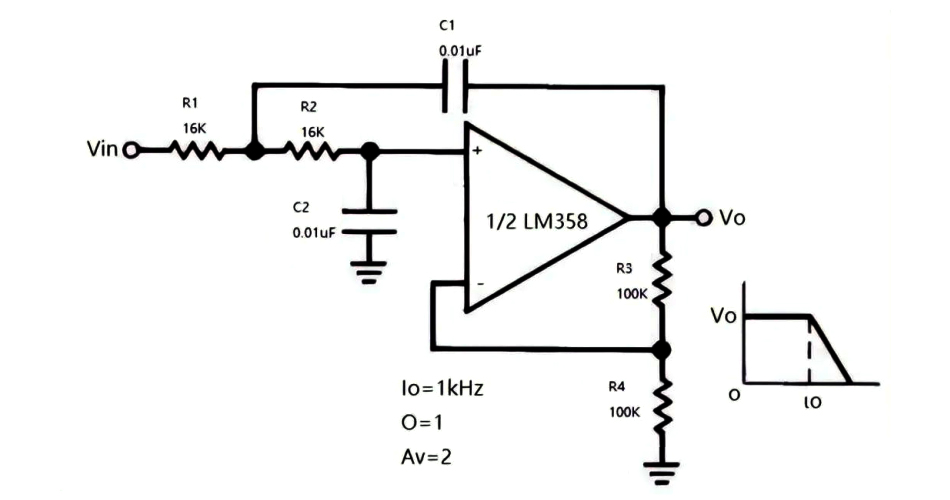

六、LM358 直流耦合低通 RC 有源濾波器

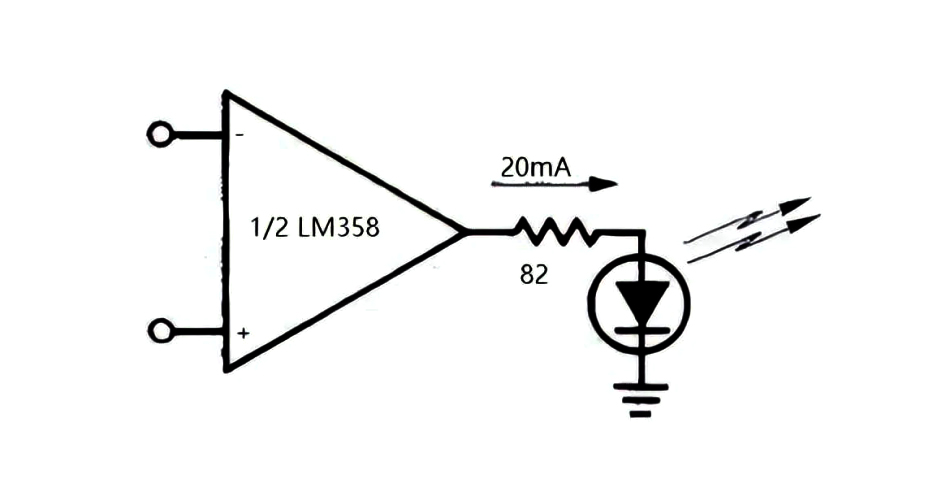

七、LM358 LED 驅動器

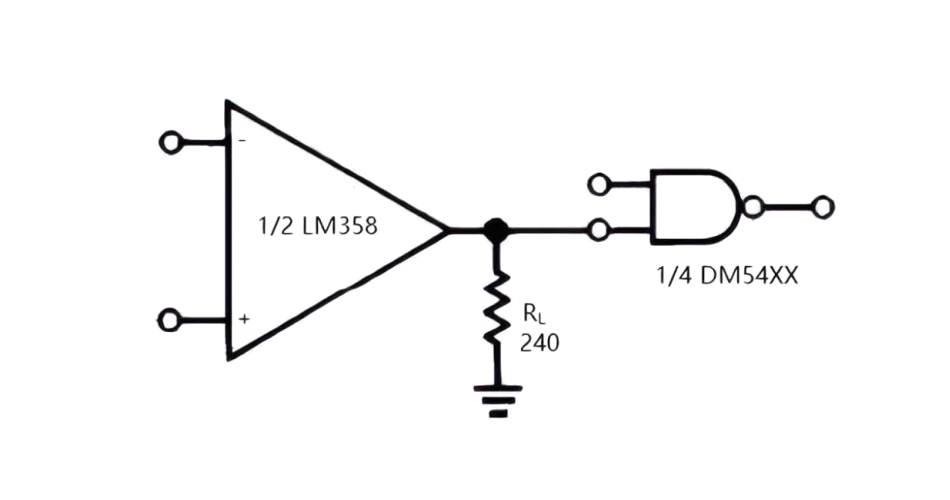

八、LM358 TTL 驅動電路

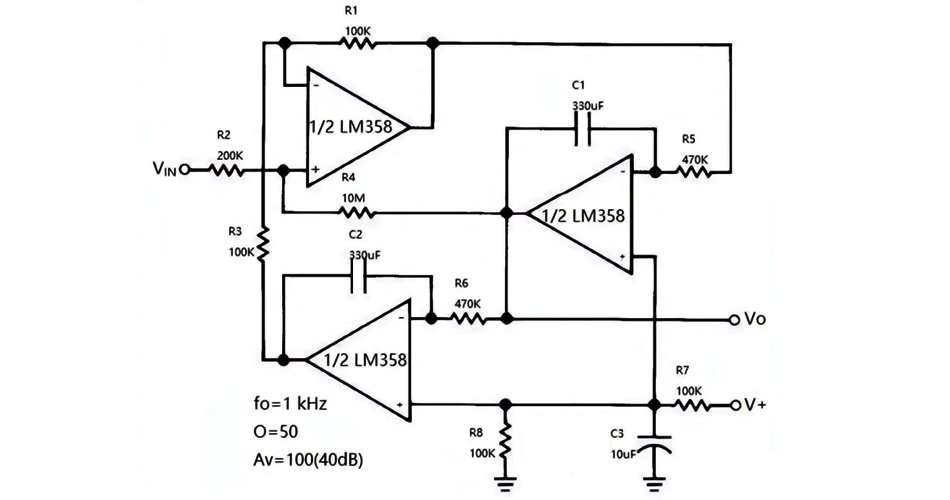

九、LM358 RC 有源帶通濾波器

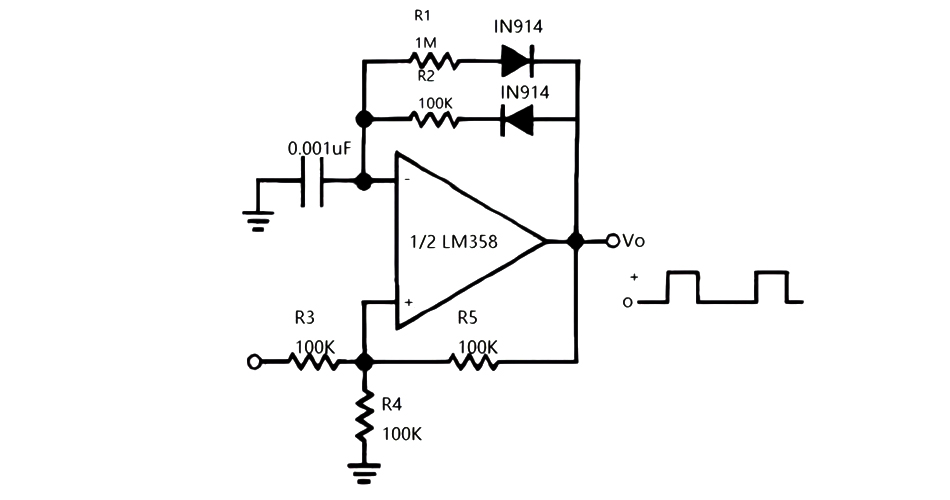

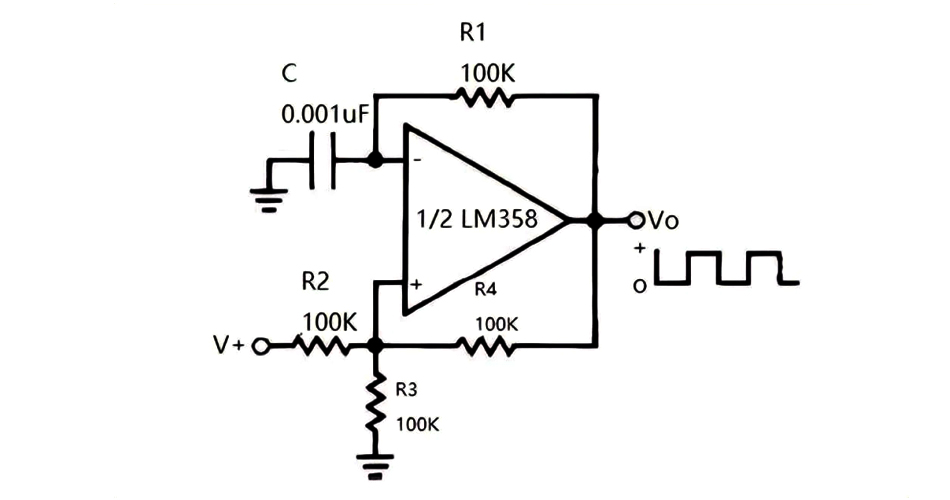

十、LM358 方波振蕩器

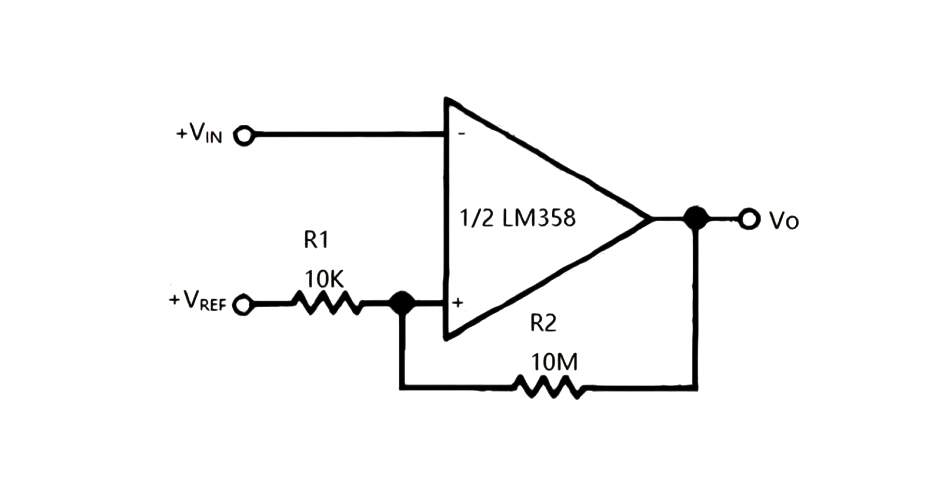

十一、LM358 遲滯比較器

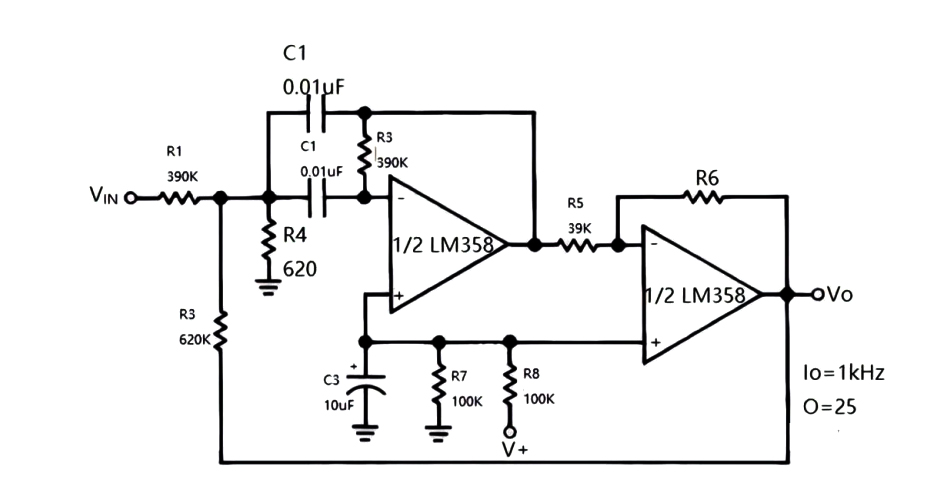

十二、LM358 帶通有源濾波器

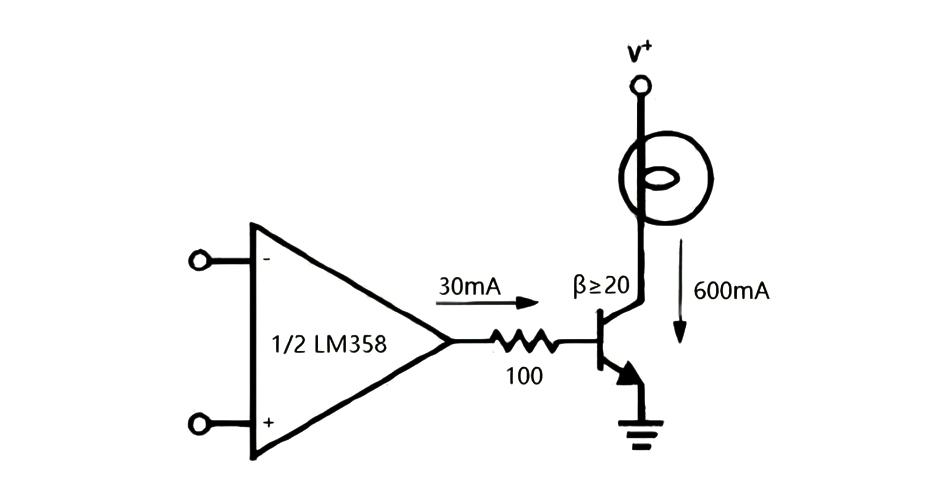

十三、LM358 光驅動器

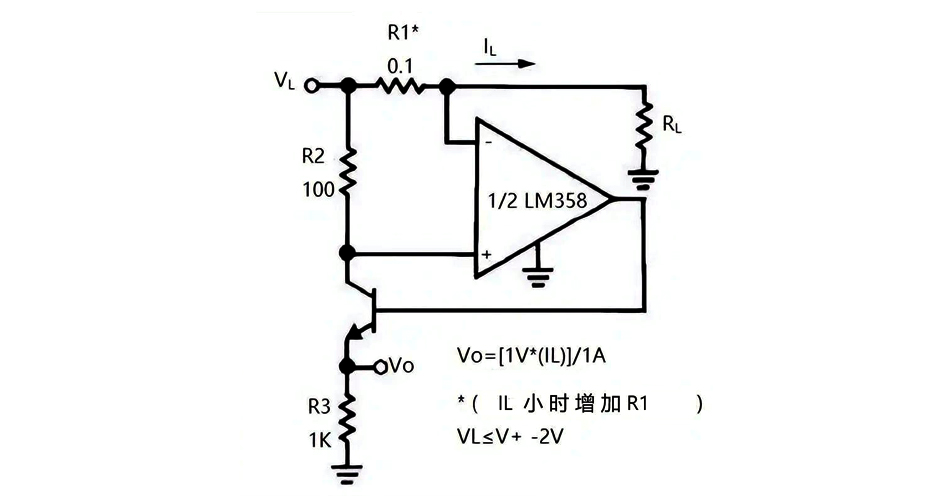

十四、LM358 電流監測

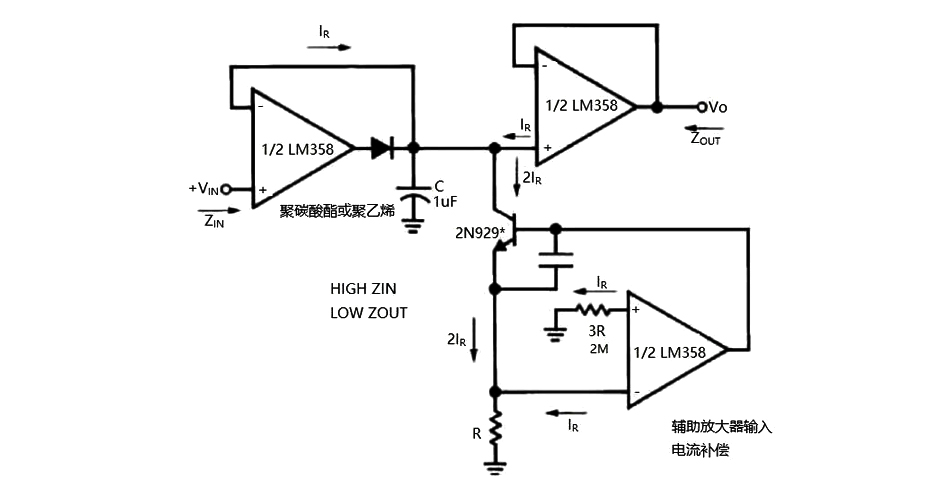

十五、LM358 低漂移峰值檢測器

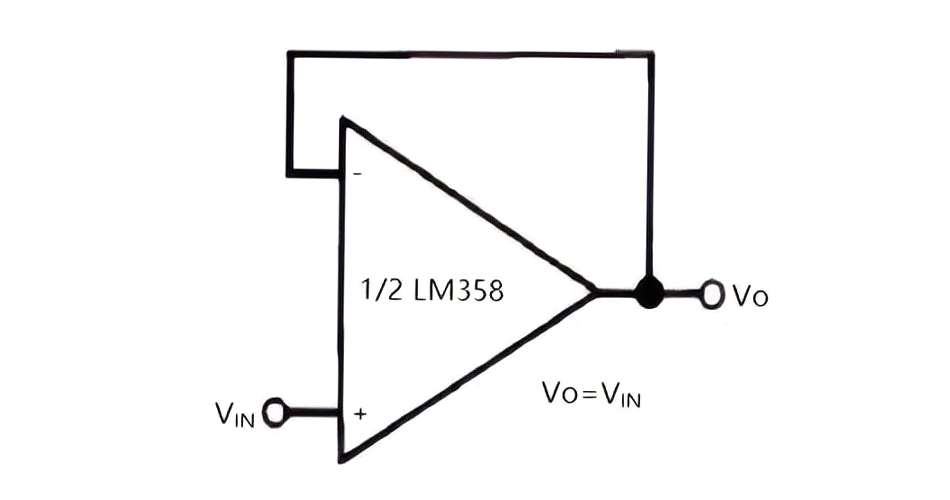

十六、LM358 電壓跟隨器

十七、LM358 功放外圍電路

十八、LM358 電壓控制振蕩器 (VCO)

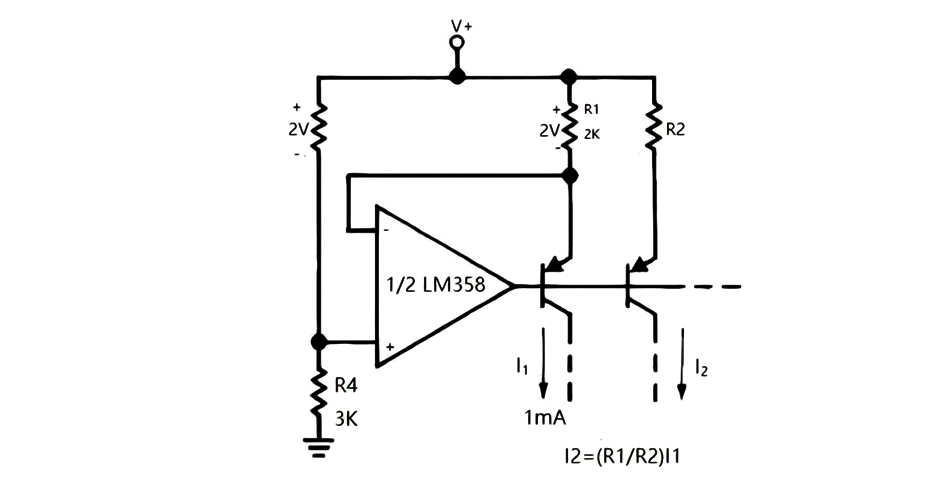

十九、LM358 固定電流源

二十、LM358 脈沖發生器

二十一、LM358 交流耦合反相放大器

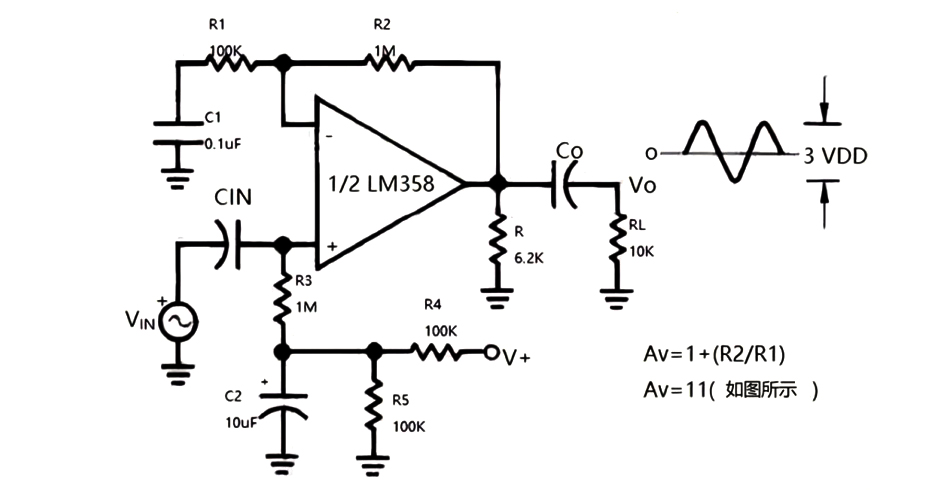

二十二、LM358 交流耦合非反向放大器

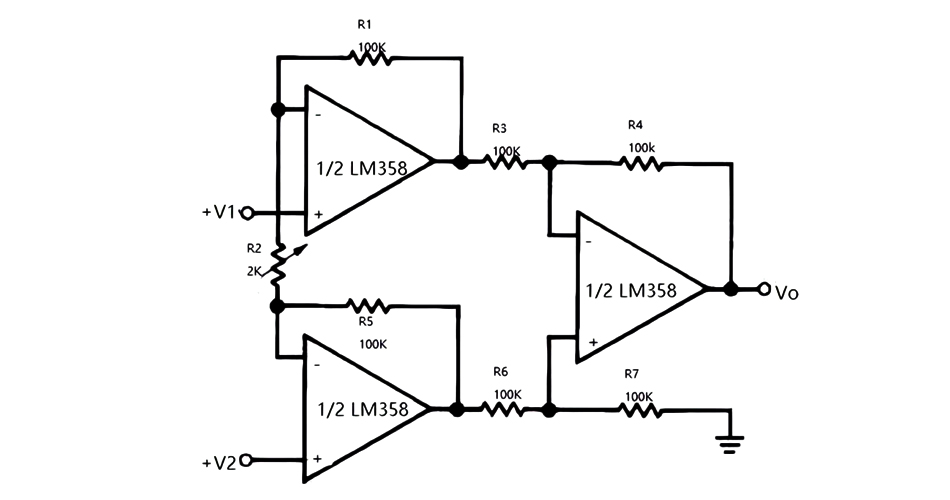

二十三、LM358 可調增益儀表放大器

二十四、LM358 直流放大器

二十五、LM358 脈沖發生器

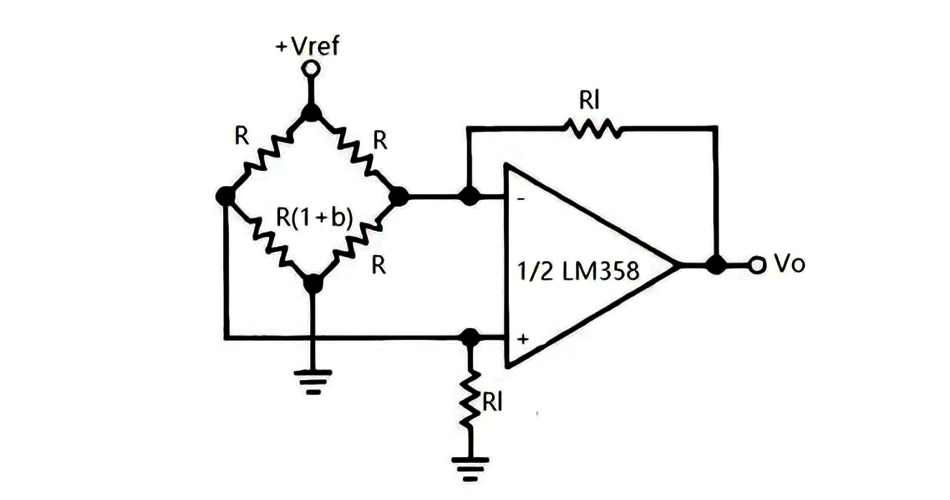

二十六、LM358 橋式電流放大器

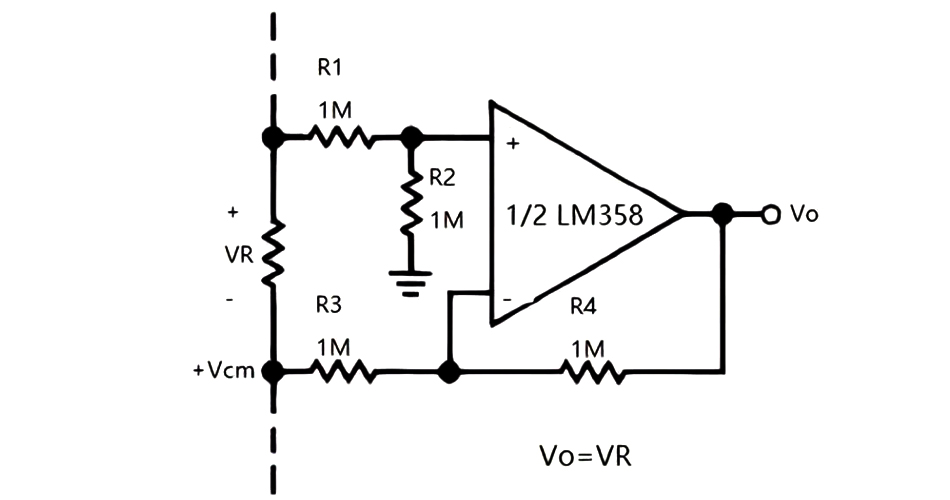

二十七、LM358 參考差分輸入信號

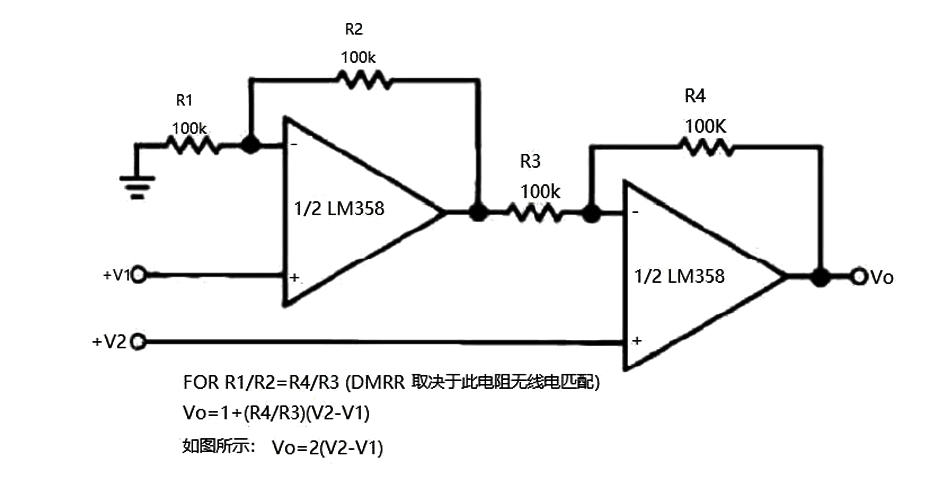

二十八、LM358 直流差分放大器
