貼片技術是PCBA中的重要步驟，特別是對于SMD（Surface Mount Device，貼片元件）的安裝和排列。SMD元件相對于傳統的THT（Through-Hole Technology，穿孔元件）更小、更輕，具有更高的集成度，因此在現代電子制造中得到廣泛應用。以下是關于SMD元件安裝和排列的主要考慮因素：

1. 貼片技術種類：

a. 手工貼片：

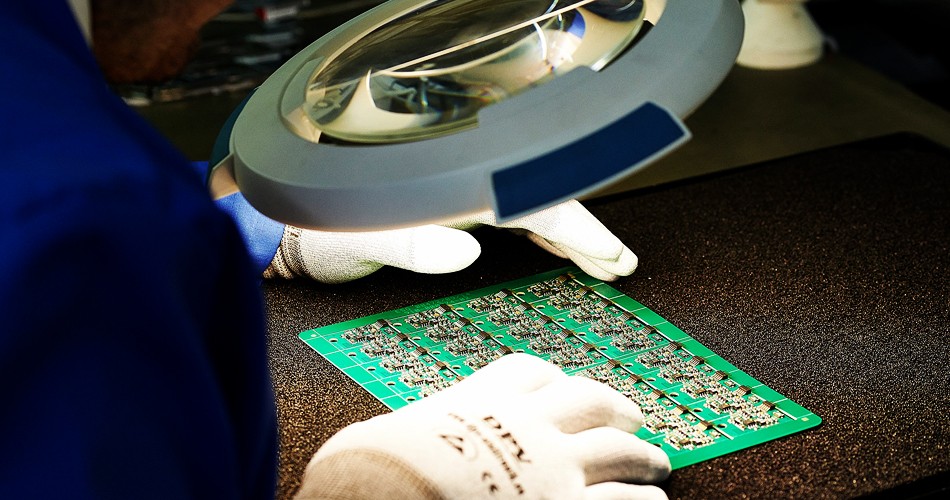

手工貼片適用于小批量生產和原型制造。操作員使用顯微鏡和精細工具，將SMD元件一個個精確地安裝到PCB上，并確保正確的位置和方向。

b. 自動貼片：

自動貼片使用自動化設備，如貼片機（Pick and Place Machine），以高速、高精度地安裝SMD元件。這種方法適用于大規模生產，能夠顯著提高生產效率。

2. 貼片元件尺寸：

SMD元件的尺寸范圍廣泛，從微小的0201封裝到較大的QFP（Quad Flat Package）和BGA（Ball Grid Array）封裝。選擇適當尺寸的SMD元件取決于應用需求和PCB的設計。

3. 精確定位和定向：

SMD元件的安裝需要非常精確的定位。自動貼片機使用視覺系統來確保元件的準確安裝，同時還需要考慮元件的定向（例如，極性）。

4. 高溫焊接：

SMD元件通常通過高溫焊接技術固定到PCB上。這可以通過傳統的熱風烙鐵、回流焊爐或波峰焊等方法來實現。溫度控制和焊接參數的準確控制至關重要，以防止元件損壞或不良焊接。

5. 組裝工藝：

在SMD元件的貼片過程中，還需要考慮以下方面的工藝：

膠水或膠粘劑：有時需要使用膠水或膠粘劑來固定SMD元件，尤其是在振動或沖擊環境下。

熱沉和散熱：某些SMD元件可能需要適當?shù)臒峁芾泶胧?，例如散熱器或?qū)釅|片，以防止過熱。

通孔元件：在某些情況下，仍然需要安裝一些THT元件，因此需要同時考慮SMD和THT元件的排列。

6. 審查和質量控制：

貼片完成后，必須進行視覺檢查和測試，以確保所有SMD元件都正確安裝、定位準確，沒有焊接問題和連線故障。

貼片技術的高度精確性和自動化程度使得SMD元件的安裝變得高效且可靠。這種技術的廣泛應用促使了電子產品的小型化、輕量化和高性能化，是現代電子制造的重要組成部分。
