在PCBA組裝中，柔性排線和板對板連接是兩種常見的連接方式，它們允許在不同的電路板之間傳遞信號和電源。以下是有關這兩個連接方式的詳細信息：

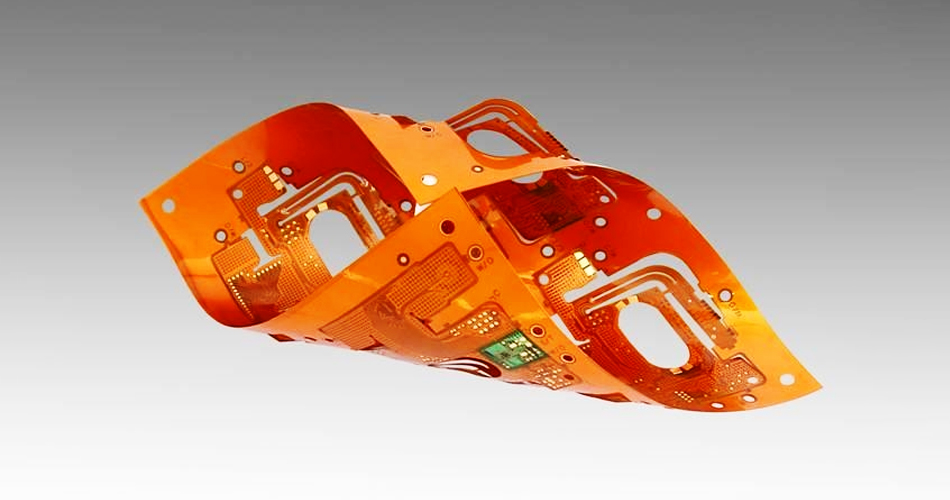

1. 柔性排線（Flexible Flat Cable，F(xiàn)FC）：

柔性排線是一種薄而柔軟的電纜，通常由絕緣材料和銅導線組成。它的特點是具有較高的柔韌性，能夠在狹小的空間中彎曲和折疊，適用于連接需要移動或彎曲的組件。在PCBA組裝中，柔性排線常用于以下情況：

板內連接：柔性排線可以用于連接電路板上不同區域之間的元件，如連接LCD顯示屏、觸摸屏、鍵盤或其他外設。

板對板連接：柔性排線也可用于連接不同電路板之間的信號和電源，允許它們相對移動或擺動。

高密度連接：柔性排線可以提供高密度的連接，允許在有限空間中傳輸多個信號。

抗干擾性：柔性排線通常帶有屏蔽層，可以提供較好的抗干擾性能，適用于噪音環境。

2. 板對板連接：

板對板連接是一種通過連接器或插座在不同電路板之間傳輸信號和電源的方法。這種連接方式通常用于需要可靠的高速數據傳輸和多信號連接的應用。以下是板對板連接的關鍵方面：

連接器類型：選擇適當類型的連接器，例如Edge連接器、D-sub連接器、卡片邊連接器等，以滿足特定應用的需求。

插座設計：電路板上的插座通常用于接收連接器引腳，并提供電路連接。插座設計必須與連接器兼容。

信號完整性：在高速數據傳輸應用中，確保板對板連接的設計考慮了信號完整性和阻抗匹配。

電源分配：板對板連接也可以用于傳輸電源，確保電源傳輸?shù)目煽啃院头€(wěn)定性。

可插拔性：一些板對板連接可以具備可插拔性，允許電路板在不關閉電源的情況下連接和斷開。

板對板連接通常用于高性能和高可靠性的應用，如計算機、通信設備、嵌入式系統和工業控制。

無論是柔性排線還是板對板連接，都需要根據具體應用需求進行選擇和設計。在PCBA組裝過程中，確保連接穩定性、電氣性能和可靠性非常重要，以確保產品的正常運行。
