PCBA加工中的自動光學檢測(AOI)技術

2024-06-05 15:00:00 徐繼 359

在電子制造行業中,印刷電路板組裝(PCBA)是一個至關重要的環節。隨著電子產品的復雜性和精密度不斷提高,對PCBA的質量控制要求也越來越嚴格。為了確保產品的可靠性和一致性,自動光學檢測(AOI)技術被廣泛應用于PCBA加工過程中。本文將詳細介紹AOI技術在PCBA加工中的重要作用和優勢。

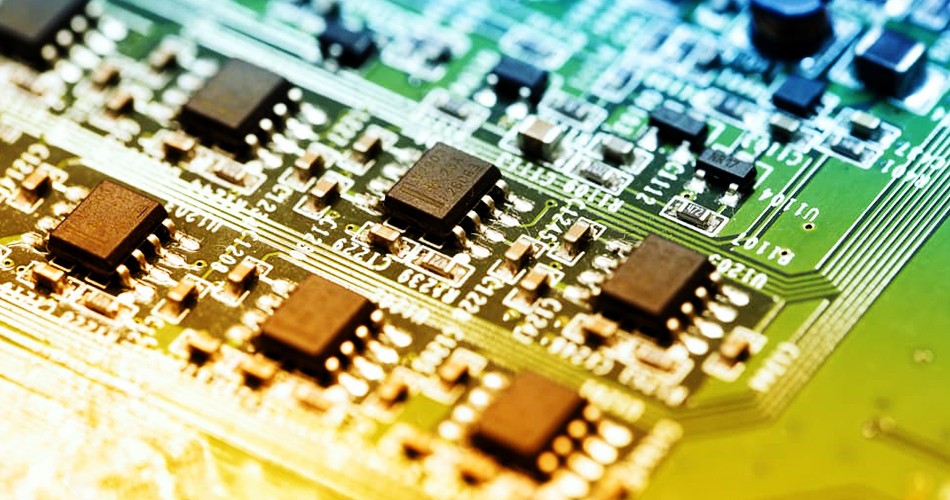

pcba


一、什么是自動光學檢測(AOI)技術?



自動光學檢測(AOI)是一種通過光學成像技術來檢測PCB板上組件和焊點的自動化檢測方法。AOI系統利用高分辨率攝像頭拍攝PCB板的圖像,然后通過圖像處理軟件對比預設的標準模板,檢測出是否存在缺陷。AOI技術可以發現多種常見的制造缺陷,如焊接缺陷、組件缺失、錯位、極性錯誤等。



二、AOI在PCBA加工中的應用



1. 焊前檢測

PCBA加工中,AOI技術首先應用于焊前檢測。這一環節主要是檢查印刷電路板上錫膏的涂敷情況。錫膏印刷質量直接影響到后續的元件安裝和焊接質量。AOI系統可以快速識別錫膏印刷中的缺陷,如錫膏量不足、過量、橋接和偏移等,從而保證焊接前的基礎質量。



2. 焊后檢測

焊后檢測是AOI在PCBA加工中的另一重要應用。焊接是PCBA制造中最關鍵的一步,任何微小的焊接缺陷都可能導致電路板無法正常工作。AOI系統在這一階段能夠檢測出焊點的缺陷,包括冷焊、虛焊、錫球、連錫等。此外,AOI還可以檢測元器件的偏位、極性錯誤以及元器件的缺失等問題,確保產品質量。



三、AOI技術的優勢



1. 提高檢測效率

相比于傳統的人工目檢,AOI技術能夠顯著提高檢測效率。一臺AOI設備可以在短時間內檢測大量的電路板,并且能夠24小時不間斷工作,從而大幅提升生產效率。



2. 提高檢測精度

AOI系統使用高分辨率攝像頭和先進的圖像處理算法,能夠準確檢測到微小的缺陷。這種高精度的檢測手段大大降低了漏檢率和誤檢率,確保了產品的高質量。



3. 數據可追溯性

AOI系統能夠記錄每一塊電路板的檢測數據,包括檢測時間、缺陷類型和位置等。這些數據可以用于質量分析和改進生產工藝,提高整體制造水平。



四、AOI技術的未來發展



隨著電子產品日益復雜化,AOI技術也在不斷發展。未來,AOI系統將朝著更高分辨率、更快檢測速度和更智能化的方向發展。結合人工智能和機器學習技術,AOI系統將能夠自我學習和優化檢測算法,提高檢測的準確性和效率。此外,多功能AOI系統的發展將使其能夠同時進行電氣測試和功能測試,進一步提升PCBA加工的質量控制能力。


結論



自動光學檢測(AOI)技術在PCBA加工中的應用,極大地提高了生產效率和產品質量。隨著技術的不斷進步,AOI將成為PCBA加工中不可或缺的一部分,推動電子制造行業向更高的質量和效率邁進。對于任何一個致力于提升產品質量和生產效率的企業而言,深入理解和應用AOI技術都是至關重要的。
