在現代電子制造領域，PCBA加工（Printed Circuit Board Assembly）是一個關鍵的環節。隨著電子產品的復雜性和集成度不斷提高，傳統的檢測方法難以滿足高密度和微小缺陷檢測的要求。X射線檢測技術作為一種非破壞性的檢測手段，已經在PCBA加工中得到了廣泛應用。本文將深入探討PCBA加工中的X射線檢測技術，分析其原理、優勢及應用場景。

一、X射線檢測技術原理

X射線檢測技術利用X射線的穿透性和吸收特性，通過不同材料對X射線的吸收程度差異，生成內部結構的影像。對于PCBA加工中的檢測，X射線可以穿透焊點、芯片和電路板，檢測出內部的焊接質量、空洞、裂紋等缺陷。

二、X射線檢測的優勢

1. 非破壞性檢測

X射線檢測是一種非破壞性的檢測方法，不需要對PCBA進行拆解或破壞，能夠保持產品的完整性。這對于高價值和復雜的電路板尤為重要。

2. 高分辨率和高精度

X射線檢測技術能夠檢測到微小的缺陷和細節，其分辨率和精度遠高于傳統的光學檢測方法。這使得X射線檢測在高密度、微小元件的PCBA中具有不可替代的優勢。

3. 深入檢測

傳統的檢測方法通常只能檢測表面缺陷，而X射線檢測可以透視電路板的內部結構，檢測出內部的焊接缺陷、空洞、裂紋等問題。

4. 自動化和智能化

現代X射線檢測設備通常配備了自動化和智能化的功能，可以實現自動掃描、缺陷識別和數據分析，提高檢測效率和準確性。

三、X射線檢測在PCBA加工中的應用場景

1. 焊接質量檢測

焊接質量是PCBA加工中的一個關鍵因素。X射線檢測可以檢測焊點內部的空洞、氣泡、裂紋等缺陷，確保焊接質量和產品可靠性。

2. BGA和CSP封裝檢測

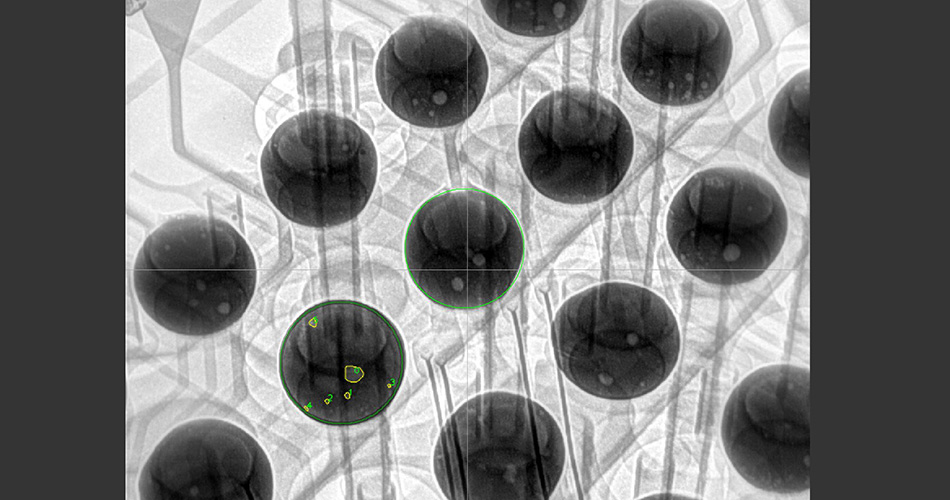

BGA（Ball Grid Array）和CSP（Chip Scale Package）封裝的引腳隱藏在芯片下面，傳統的檢測方法難以檢測其焊接質量。X射線檢測可以透視封裝內部，檢測出焊球的缺陷和位置偏差。

3. 多層電路板檢測

隨著電路板層數的增加，內部層的缺陷檢測變得更加困難。X射線檢測技術可以穿透多層電路板，檢測出內部層的開路、短路等缺陷。

4. 返修和故障分析

在PCBA的返修和故障分析中，X射線檢測能夠快速定位故障點，分析焊接問題和結構缺陷，提高返修效率和成功率。

四、X射線檢測技術的發展趨勢

1. 高分辨率與高清成像

隨著電子產品的小型化和高密度化，X射線檢測技術也在不斷發展，向著更高分辨率和高清成像的方向發展。這將進一步提升檢測的精度和可靠性。

2. 智能化與自動化

現代X射線檢測設備越來越多地引入了人工智能和自動化技術，可以實現自動缺陷識別和數據分析，提高檢測效率和準確性。

3. 多功能集成

未來的X射線檢測設備將不僅僅用于缺陷檢測，還將集成更多功能，如三維成像、材料分析等，提供更全面的檢測和分析服務。

結語

X射線檢測技術在PCBA加工中的應用，為電子制造業提供了一種高效、準確的檢測手段。其非破壞性、高分辨率和高精度的特點，使其在焊接質量檢測、BGA和CSP封裝檢測、多層電路板檢測及返修和故障分析中具有重要作用。隨著技術的不斷進步，X射線檢測技術將進一步發展，為PCBA加工提供更強有力的支持和保障。
