PCBA加工中的高密度封裝技術是現代電子制造中的重要組成部分，它通過提高電路板上元器件的密度，實現更小型化、更輕量化的電子產品設計。本文將深入探討PCBA加工中的高密度封裝技術，包括其定義、應用、優勢以及相關挑戰和解決方案。

1、高密度封裝技術的定義

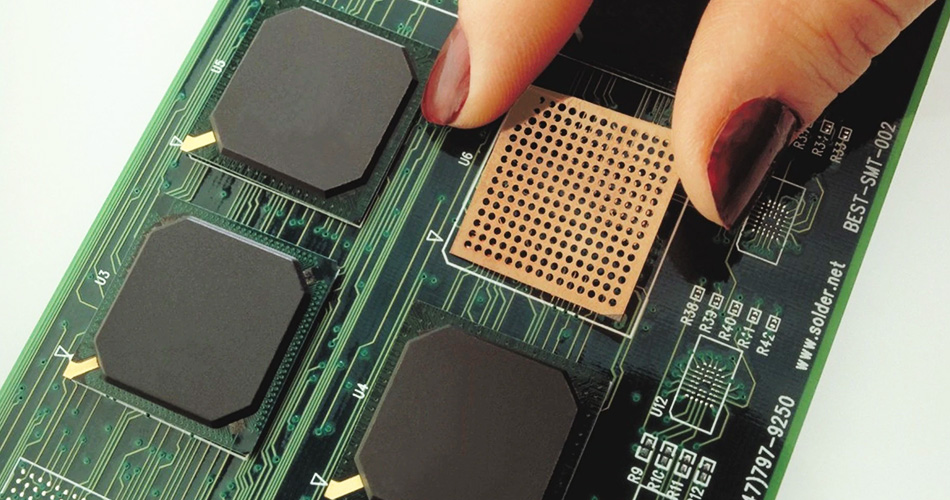

高密度封裝技術是指在有限的空間內，通過采用先進的封裝工藝和材料，實現更多、更小型的元器件安裝在電路板上的技術。它包括BGA（Ball Grid Array）、CSP（Chip Scale Package）、QFN（Quad Flat No-Leads）等封裝形式，以及SMT（Surface Mount Technology）等先進的安裝工藝。

2、高密度封裝技術的應用

高密度封裝技術廣泛應用于手機、平板電腦、智能穿戴設備、汽車電子、工業控制等領域。這些產品需要在有限的空間內集成更多的功能和性能，因此高密度封裝技術成為實現產品小型化、輕量化的重要手段。

3、高密度封裝技術的優勢

高密度封裝技術具有多方面的優勢：

• 空間利用率高：可在小空間內安裝更多的元器件，提高產品功能密度。

• 電路板布局靈活：可根據設計需求靈活布局元器件，提高電路板設計的自由度。

• 電氣性能優越：封裝形式如BGA、CSP等可以提供更短的信號傳輸路徑，減少信號衰減，提高電路的電氣性能。

• 可靠性高：采用先進的封裝工藝和材料，可以提高元器件的可靠性和穩定性。

• 維修方便：在故障發生時，更換單個元器件更加便捷，降低維修成本和時間。

4、高密度封裝技術面臨的挑戰

雖然高密度封裝技術具有諸多優勢，但也面臨一些挑戰，例如：

• 焊接技術難度增加：BGA、CSP等封裝形式的焊接技術要求較高，需要精密的焊接設備和操作技能。

• 熱管理問題：高密度封裝會導致元器件集中排布，容易產生熱點，需要優化散熱設計。

• 設計復雜性增加：高密度封裝需要更加復雜的電路板設計和布局，要求設計人員具有更高水平的技術和經驗。

5. 高密度封裝技術的解決方案

針對高密度封裝技術面臨的挑戰，可以采取以下解決方案：

• 優化焊接工藝：使用先進的焊接設備和技術，如回流焊、無鉛焊接等，確保焊接質量和可靠性。

• 優化散熱設計：采用散熱片、散熱膠等散熱材料，優化散熱路徑，提高散熱效率。

• 加強設計和工藝培訓：培訓設計人員和工藝人員，提升其對高密度封裝技術的理解和應用水平，降低錯誤率和不良率。

總結

高密度封裝技術在PCBA加工中具有重要意義，它不僅可以提高產品的性能和功能密度，還可以滿足消費者對小型化、輕量化產品的需求。面對挑戰，我們可以通過優化焊接工藝、散熱設計和加強人員培訓等方式，有效解決問題，實現高密度封裝技術的有效應用，推動電子制造業的發展和進步。
