在PCBA加工（Printed Circuit Board Assembly，加工印刷電路板組件）中，檢測技術對于保證產品質量和性能至關重要。隨著技術的不斷進步，越來越多的先進檢測技術被應用于PCBA加工過程，以提高檢測精度、效率和可靠性。本文將探討幾種在PCBA加工中常見的先進檢測技術及其應用。

一、自動光學檢測（AOI）

1. AOI技術概述

自動光學檢測（AOI）是一種使用視覺系統對電路板進行自動化檢測的技術，廣泛應用于PCBA加工中。

• 工作原理：AOI系統通過高分辨率攝像頭掃描電路板，捕捉圖像并與預設的標準進行比較，識別缺陷和不良點。

• 檢測內容：AOI可以檢測焊點質量、元件位置、缺失元件和短路等問題。

2. AOI的優勢

AOI技術具有快速、準確、無接觸的特點，能夠顯著提高檢測效率。

• 提高生產效率：自動化檢測減少了人工檢測的時間，提高了生產效率。

• 精確度高：高分辨率圖像和智能算法能夠準確識別微小缺陷，減少誤檢率。

二、X射線檢測（X-Ray）

1. X射線技術概述

X射線檢測（X-Ray）是一種利用X射線透視電路板內部結構的檢測技術，適用于復雜的PCBA檢測任務。

• 工作原理：X射線穿透電路板，形成內部結構的圖像，通過分析圖像檢測內部缺陷，如焊接不良和短路。

• 應用范圍：X射線檢測特別適用于BGA（Ball Grid Array）和CSP（Chip Scale Package）等表面貼裝組件的檢測。

2. X射線檢測的優勢

X射線檢測技術能夠提供深度和詳細的內部檢查，適用于檢測隱藏的缺陷。

• 揭示隱藏缺陷：能夠檢測到不可見的內部缺陷，如虛焊和錫珠，確保產品的整體可靠性。

• 非破壞性檢測：對電路板進行非破壞性檢測，不影響產品的完整性。

三、紅外熱成像檢測

1. 紅外熱成像技術概述

紅外熱成像檢測利用紅外攝像機捕捉電路板的溫度分布圖像，以檢測可能的過熱或熱失效問題。

• 工作原理：紅外攝像機捕捉電路板表面的紅外輻射，將其轉化為溫度圖像，通過分析熱圖識別異常。

• 應用范圍：適用于檢測電路板中的熱異常、過熱區域和電源管理問題。

2. 紅外熱成像檢測的優勢

紅外熱成像技術能夠?qū)崟r(shí)監測電路板的溫度變化，提供有價值的故障診斷信息。

• 實時檢測：能夠?qū)崟r(shí)監控電路板的溫度，及時發現潛在的過熱問題。

• 無接觸檢測：采用非接觸方式進行檢測，避免了對電路板的物理干擾。

四、電氣測試（ICT）

1. ICT技術概述

電氣測試（In-Circuit Testing，ICT）是一種檢測電路板功能性和連接性的測試技術，通過電氣信號對電路板進行測試。

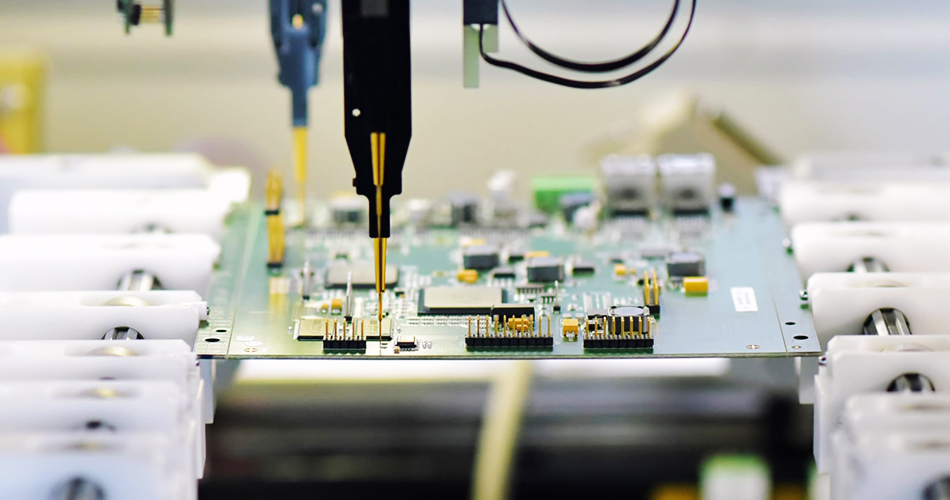

• 工作原理：ICT使用測試探針連接到電路板的測試點，施加電氣信號并測量響應，檢查電路的電氣性能和連接性。

• 檢測內容：可以檢測電路板的短路、開路、元件值不匹配和焊接問題。

2. ICT的優勢

ICT技術能夠在生產過程中進行全面的電氣性能測試，確保電路板的功能性和可靠性。

• 全面測試：對電路板的各個電氣參數進行全面測試，確保產品的功能性。

• 高效率：自動化測試流程提高了測試效率，減少了人工干預。

五、功能測試

1. 功能測試概述

功能測試是對PCBA在實際工作條件下進行的測試，確保其各項功能符合設計要求。

• 工作原理：將PCBA置于模擬工作環境中，通過執行預設的功能測試程序，驗證其功能和性能。

• 應用范圍：適用于測試PCBA的實際工作狀態和功能，評估其在實際應用中的表現。

2. 功能測試的優勢

功能測試能夠模擬真實工作條件，提供最接近實際使用環境的測試結果。

• 真實環境測試：在真實工作條件下進行測試，確保PCBA在實際使用中的性能。

• 問題發現：能夠發現功能上的問題，確保產品的可靠性和穩定性。

結論

在PCBA加工中，采用先進的檢測技術是確保產品質量和性能的重要手段。通過引入自動光學檢測（AOI）、X射線檢測、紅外熱成像檢測、電氣測試（ICT）和功能測試等技術，企業可以提高檢測精度、效率和可靠性。未來，隨著技術的不斷進步，這些檢測技術將繼續發展，進一步提升PCBA加工的整體質量和生產效率。
