PCBA加工中的工藝優化:常見問題及解決方案

2024-09-07 08:00:00 徐繼 26

PCBA(Printed Circuit Board Assembly,印刷電路板組裝)加工中,工藝優化是提高生產效率、減少成本和提升產品質量的關鍵。有效的工藝優化不僅能夠解決生產中的常見問題,還能帶來更高的一致性和可靠性。本文將探討PCBA加工中的一些常見工藝問題及其解決方案,以幫助企業實現更高效的生產流程。

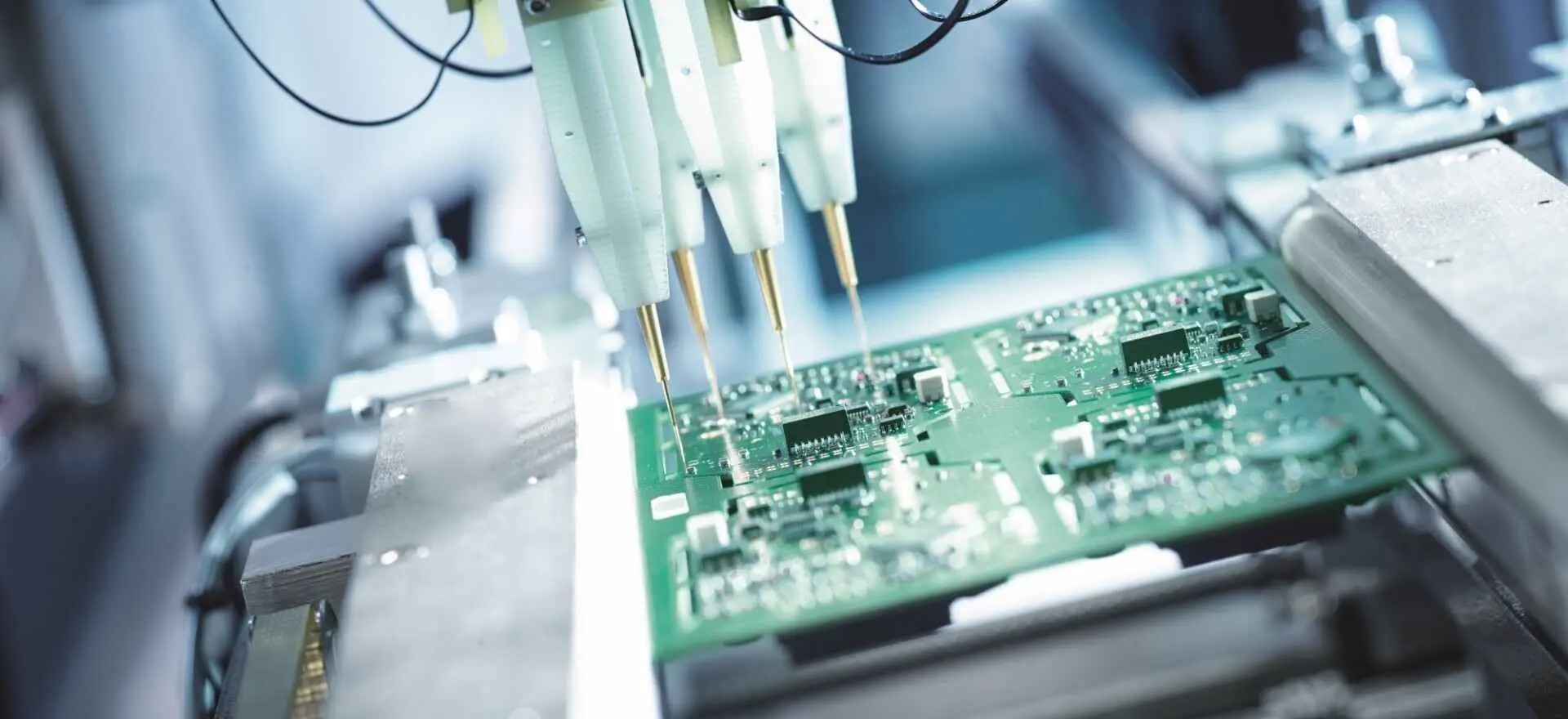

pcba


一、常見的工藝問題



1. 焊接缺陷:焊接缺陷是PCBA加工中最常見的問題之一,包括冷焊、虛焊、焊點不良等。這些缺陷通常會導致電路連接不良,影響產品的功能和可靠性。



2. 元器件錯位:在貼片過程中,元器件可能會出現錯位或偏移現象。這通常是由于貼片機的定位不準確或元器件本身的尺寸不一致所導致的。



3. PCB板翹曲:PCB板在生產過程中可能會出現翹曲現象,這會影響后續的焊接和組裝工藝,導致整體產品質量問題。



4. 印刷缺陷:在絲網印刷過程中,可能會出現墨層不均、印刷不清晰等問題。這會導致焊盤或?qū)Ь€無法正確連接,影響電路的正常工作。



5. 溫控不當:在回流焊接過程中,如果溫度控制不準確,可能會導致焊料過熱或過冷,從而產生焊接缺陷。



二、解決方案



1. 改進焊接工藝



  • 優化焊接參數:根據不同的元器件和PCB板類型,調整焊接機的溫度、時間和氣流等參數,以確保焊接質量。進行焊接過程的標準化,減少人為因素對焊接質量的影響。

  • 使用合適的焊接材料:選擇高質量的焊料和助焊劑,確保焊接過程中的流動性和附著力,從而減少焊接缺陷。

  • 定期維護焊接設備:定期對焊接設備進行維護和校準,確保設備的穩定性和焊接精度。



2. 解決元器件錯位問題



  • 校準貼片機:定期校準貼片機,確保其定位精度。使用高精度的設備和軟件來自動化調整元器件的位置,減少錯位現象。

  • 優化元器件選擇和放置:在設計PCB時,確保元器件的尺寸和放置位置符合標準,以減少生產過程中出現的錯位問題。



3. 防止PCB板翹曲



  • 選擇合適的PCB材料:選擇具有良好抗翹曲性能的PCB材料,減少溫度變化對PCB板的影響。

  • 優化生產工藝:在PCB板的生產和處理過程中,控制溫度變化,避免過快的加熱和冷卻,以減少翹曲現象。

  • 加強支撐和固定:在焊接過程中,使用適當?shù)膴A具和支撐物,確保PCB板在處理過程中保持平整。



4. 改進印刷工藝



  • 調整印刷參數:根據實際需求調整印刷機的刮刀壓力、速度和油墨粘度等參數,以確保印刷質量。

  • 使用高質量的印刷材料:選擇質量穩定的油墨和絲網,確保印刷效果的清晰和均勻。

  • 定期清潔設備:定期對印刷設備進行清潔和維護,確保其正常運行并避免因設備問題導致的印刷缺陷。



5. 優化溫控系統



  • 校準回流爐:定期對回流爐進行校準,確保其溫度控制系統的準確性。使用溫度監控設備實時監控焊接過程中的溫度變化,避免過熱或過冷。

  • 改進溫控程序:根據不同的PCB板和元器件類型,調整回流爐的溫控程序,確保焊接過程中的溫度曲線符合要求。

  • 進行工藝驗證:在生產過程中進行工藝驗證,確保溫控系統的穩定性和焊接質量的一致性。



結語



PCBA加工中的工藝優化是提高生產效率和產品質量的關鍵。通過解決焊接缺陷、元器件錯位、PCB板翹曲、印刷缺陷和溫控不當?shù)瘸R妴栴},企業可以有效提升生產一致性和可靠性。通過改進焊接工藝、優化元器件放置、選擇合適的PCB材料、調整印刷和溫控參數,企業可以實現更高效、更穩定的生產流程。面向未來,持續關注工藝優化,積極應對生產中的挑戰,將有助于提升企業的市場競爭力和客戶滿意度。
