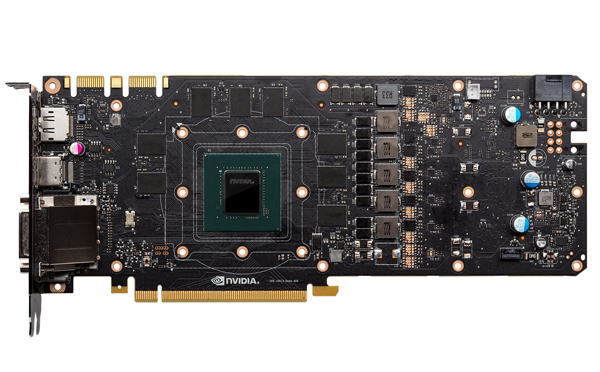

印制電路板組件DFM的核心理念
1. PCBA可制造性設計程序
印制電路板組件DFM 的核心理念是在進行印制電路板的布局,布線設計和焊盤設計前,產品的電路設計人員和工藝人員必須掌握和遵守 PCBA 可制造性設計程序.常掘和遵循PCBA 可制造性設計程序是實施產品可制造性設計的首要前提。
確定設計流程一確定電子產品的功能、性能指標及整機外形尺寸的總體目標一進行電原理和機械結構設計一根據整機結構確定印制電路板的尺寸和結構形狀一根據產品的功能、性能指標及產品檔次選擇印制電路板材料和電子元器件一確定工藝方案一完成組裝制造工藝設計一最后進行印制電路板電路設計。如果不按照上述程序,不確定工藝方案和完成組裝工藝設計就著手進行印制電路板電路設計,那么PCBA 可制造性差就是必然的了。
確定工藝方案和完成組裝工藝設計必須在產品的總體方案設計時進行,也就是在每個工程和產品的總體方案論證時,由工藝總師提出工藝方案,并由電路設計總師,結構設計總師和工藝總師在方案論證的報告中完成這項工作,作為產品方案評審的一項不可取代的必審項目!這是我們?cè)诋a(chǎn)品的方案設計階段必須做的重要工作。
在產品方案論證中,工藝總師和電裝工藝師參與產品的全部方案論證,依據產品的戰術技術指標提出工藝方案和質量保證大綱:向電路設計人員介紹國內外電子裝聯技術的最新成果,提出電路設計中的電子裝聯工藝要求及確保產品戰術技術指標的最佳電子裝聯工藝方案:向主管領導提出實施電子裝聯工藝方案的試驗項目、實施途徑,、需要增加的設備和基礎設施,以及該產品應注意的電子裝聯特點。這是實行產品可制造性設計的首要前提。
方案策劃階段的工藝工作是整個工藝的核心和重中之重!以PCB/PCBA 為例:在達一階段要根據產品的戰術技術指標,產品的使用環境和安裝密度等要求,提出可能選拝的組裝方式,由組裝方式?jīng)Q定焊接工藝形式,并在此基礎上針對產品特點從成熟的工2規范中梳理出一套適合該焊接工藝的PCB布局布線設計要求和焊盤設計要求,給產岣的電路設計師作為設計PCB的依據。同時,要根據產品的使用環境要求,安裝密度安求和可靠性要求,分析有可能選用的高密度元器件和微小型元器件,向主管領導提出頭施電子裝聯工藝方案的試驗項目、實施途徑、需要增加的設備和基礎設施,以及該產面應注意的電子裝聯特點。
電裝工藝師參加產品全部方案論證是實行產品可制造性設計的首要前提.目前,們很多電子產品出現的質量問題,基本上源于前期的策劃不到位!很多企業的工藝工作基本上都是從產品設計制造鏈的后端參與進去的,一切都己“木己成舟”,為時晚也。
2. 完成組裝工藝設計的時機
DFM 按時間可劃分為四個階段,分別為:
協作性設計(Collaborative Design)
嚴格說這才是真正意義上的可制造性設計DFM; 貫穿整個設計過程,在設計周期的早期階段,與設計同步開始綜合分析設計、成本、質量的要求,尋找最合理的設計平衡點。
綜合分析(Comprehensive Analysis)
根據產品的戰術技術指標,產品使用環境和安裝密度等要求,提出可能選擇的組裝方式,由組裝方式?jīng)Q定焊接工藝形式,并在此基礎上針對產品特點從成熟的工藝規范中梳理出一套適合該焊接工藝的PCB布局布線設計要求和焊盤設計要求。
試制前分析(Basic Pre-Release Analysis)
主要在試制之前檢查設計內容,從DFM、DFA,DFT和設計文件方面檢查產品設計的合理性;我們目前大部分電子企業應用的,包括利用DFM 軟件和人工的可制造性分析或工藝性分析,就屬于試制前分析。
試制后分析(Post-Release Review)
產品試制后的質量分析,主要指試制后的反饋, 將試制中發現的問題總結并反饋給設計師,以便在可行的范圍內及時更新設計,提高產品的可制造性,但畢竟已是亡羊補牢了。不同階段的實施對產品設計和生產成本的影響也是不同的。DFM參與的階段越早,發現的問題就越容易解決,帶來的損失也就越小。
