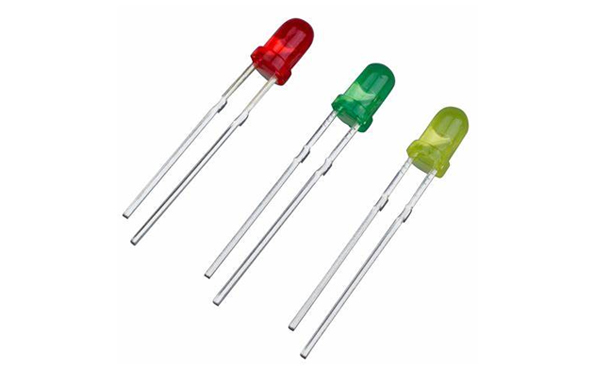

發光二極管（ Light Emitting Diode）

發光二極管的工作原理：它是半導體二極管的一種，可以把電能轉化成光能。發光二極管與普通二極管一樣是由一個PN結組成，也具有單向?qū)щ娦?。?dāng)給發光二極管加上正向電壓后，從P區注入到N區的空穴和由N區注入到P區的電子，在PN結附近數微米內分別與N區的電子和P區的空穴復合，產生自發輻射的熒光。不同的半導體材料中電子和空穴所處的能量狀態不同。當電子和空穴復合時釋放出的能量多少不同，釋放出的能量越多，則發出的光的波長越短。常用的是發紅光、綠光或黃光的二極管。發光二極管的反向擊穿電壓大于5伏。它的正向伏安特性曲線很陡，使用時必須串聯限流電阻以控制通過二極管的電流。

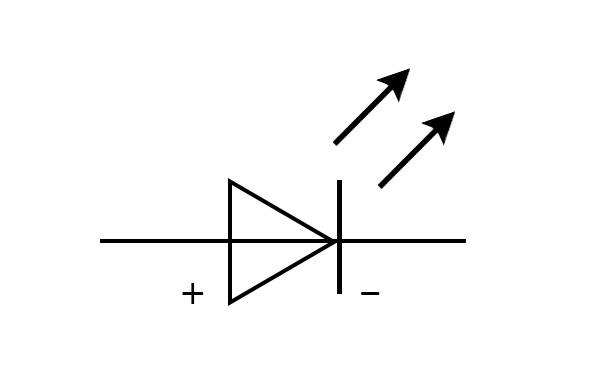

（發光二極管符號）

發光二極管的常見型號：常用的雙色發光二極管有2EF系列和TB系列，常用的三色發光二極管2EF302、2EF312、2EF322等型號。

發光二極管的優缺點分析：

優點：體積小，耗電量低，使用壽命長，高亮度、低熱量，環保，堅固耐用。

缺點：分辨率差，色度空間方向性差，發光強度較低。

發光二極管的常用應用領域：

• 建筑物外觀照明。

• 景觀照明。

• 標識與指示性照明。

• 室內空間展示照明。

• 娛樂場所及舞臺照明。

• 視頻屏幕。

• 車輛指示燈照明

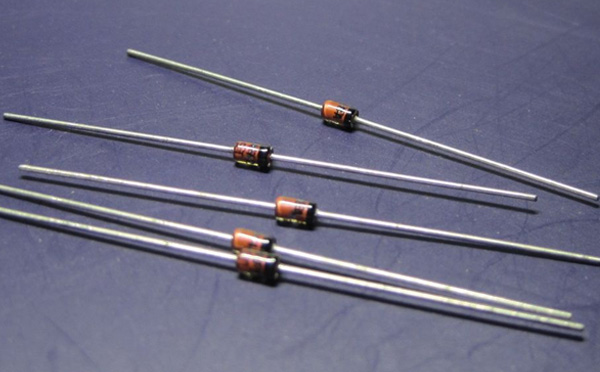

穩壓二極管（Zener Diode）

穩壓二極管的工作原理：穩壓管也是一種晶體二極管，它是利用PN結的擊穿區具有穩定電壓的特性來工作的。穩壓管在穩壓設備和一些電子電路中獲得廣泛的應用。把這種類型的二極管稱為穩壓管，以區別用在整流、檢波和其他單向?qū)щ妶?chǎng)合的二極管。穩壓管反向擊穿后，電流雖然在很大范圍內變化，但穩壓管兩端的電壓變化很小。利用這一特性，穩壓管在電路中能起穩壓作用。

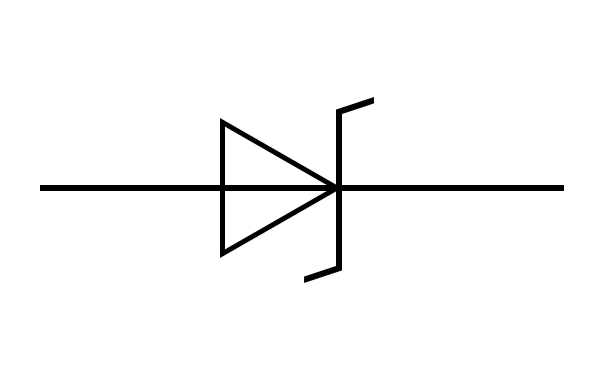

（穩壓二極管符號）

穩壓二極管的常見型號：1N4727，1N4728，1N4729，1N4730，1N4731，1N4732，1N4733，1N4734，1N4735，1N4736，1N4737，1N4738，1N4739，1N4740，1N4741，1N4742，1N4743，1N4744，1N4745，1N4746，1N4747，1N4748，1N4749，1N4750，1N4751，1N4752，1N4753，1N4754，1N4755，1N4756，1N4757

穩壓二極管的優缺點分析：

優點：穩壓二極管的特點就是加反向電壓擊穿后，其兩端的電壓基本保持不變

缺點：1、穩壓二極管在使用時一定要串入限流電阻，不能使它的功耗超過規定值，否則會造成損壞。

           2、工作電流較小,穩定電壓值不能連續調節。

穩壓二極管的常用應用領域：常運用于浪涌保護電路、電視機里的過壓保護電路、電弧抑制電路、串聯型穩壓電路。

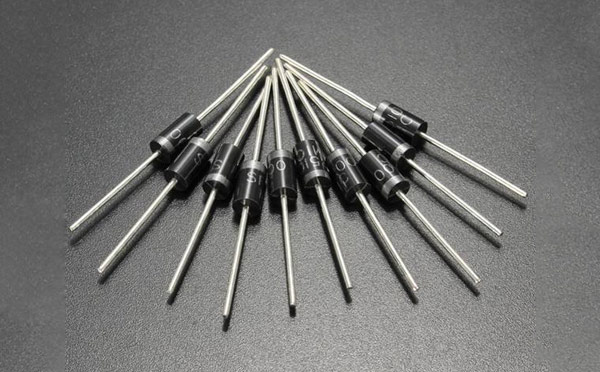

肖特基二極管（Schottky Barrier Diode）

肖特基二極管的工作原理：肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。因?yàn)镹型半導體中存在著大量的電子，貴金屬中僅有極少量的自由電子，所以電子便從濃度高的B中向濃度低的A中擴散。顯然，金屬A中沒有空穴，也就不存在空穴自A向B的擴散運動。隨著電子不斷從B擴散到A，B表面電子濃度表面逐漸降輕工業部，表面電中性被破壞，于是就形成勢壘，其電場方向?yàn)锽→A。但在該電場作用之下，A中的電子也會產生從A→B的漂移運動，從而消弱了由于擴散運動而形成的電場。當建立起一定寬度的空間電荷區后，電場引起的電子漂移運動和濃度不同引起的電子擴散運動達到相對的平衡，便形成了肖特基勢壘。

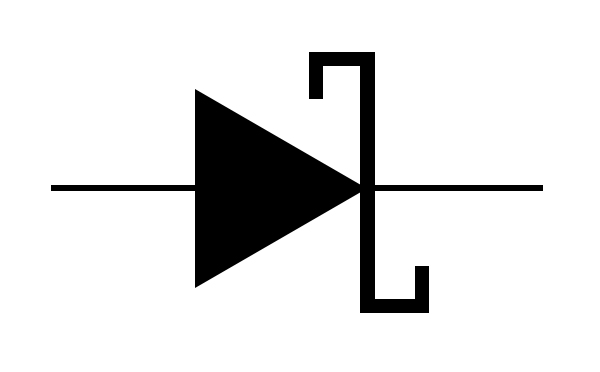

（肖特基二極管符號）

肖特基二極管的常見型號：MBR400100CT，MBR500100CT，MBR600100CT，MBR30050CT，MBR40050CT，MBR50050CT，MBR60050CT，MBR300100CT

肖特基二極管的優缺點分析：

優點：1、由于肖特基勢壘高度低于PN結勢壘高度，故其正向?qū)ㄩT(mén)限電壓和正向壓降都比PN結二極管低（約低0.2V 通態壓降0.3-0.6V）。

           2、由于SBD是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。SBD的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管的反向恢復時間。由于SBD的反向恢復電荷非常少，故開關速度非常快(100納秒以下)，開關損耗也特別小，尤其適合于高頻應用(工作頻率可達100GHz)。

缺點：由于SBD的反向勢壘較薄，并且在其表面極易發生擊穿，所以反向擊穿電壓比較低(一般低于150V)。由于SBD比PN結二極管更容易受熱擊穿，反向漏電流比PN結二極管大。

肖特基二極管的常用應用領域：廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。

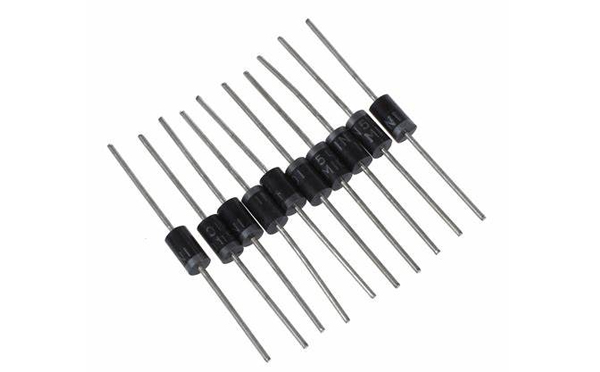

整流二極管（Rectifier Diode）

整流二極管的工作原理：整流二極管一種用于將交流電轉變?yōu)橹绷麟姷陌雽?dǎo)體器件。通常它包含一個PN結，有陽極和陰極兩個端子。其結構如圖1所示。P區的載流子是空穴,N區的載流子是電子，在P區和N區間形成一定的位壘。外加使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V）,稱為正向?qū)顟B(tài)。若加相反的電壓,使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦浴?/p>

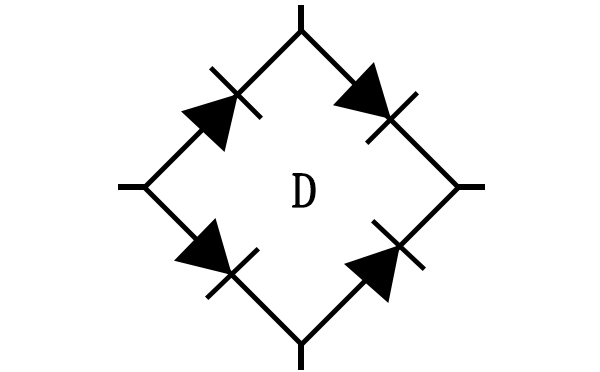

（整流二極管符號）

整流二極管的常見型號：RL201 50 2 70 5 1 DO--15，RL202 100 2 70 5 1 DO--15，RL203 200 2 70 5 1 DO--15，RL204 400 2 70 5 1 DO--15，RL205 600 2 70 5 1 DO--15，RL206 800 2 70 5 1 DO--15，IN5401 50 3 200 5 1 DO--27，P600M 1000 6 400 10 0.95 R--6，1N4002，1N5400，1N5402，1N5408

整流二極管的優缺點分析：

優點：硅整流的二極管反向擊穿電壓高，漏電流小，高溫性能好。

缺點：整流二極管具有明顯的單項導電性，反向擊穿后容易損壞。

整流二極管的常用應用領域：主要運用于各種低頻整流電路，用在電器的電源板上，例如電飯煲等。
