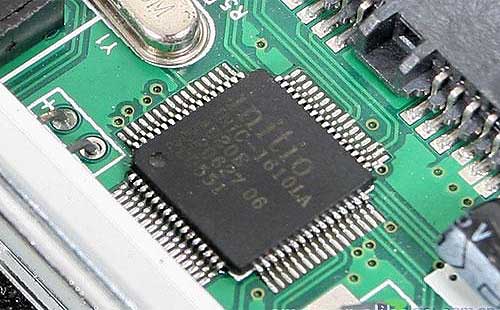

DIP封裝，是dual inline-pin package的縮寫，也叫雙列直插式封裝技術，雙入線封裝，DRAM的一種元件封裝形式。指采用雙列直插形式封裝 的集成電路芯片，絕大多數中小規模集成電路均采用這種封裝形式，其引腳數一般不超過100。其特點是適合在PCB(印刷電路板)上穿孔焊接，操作方便。芯片面積與封裝面積之間的比值較大，故體積也較大。

DIP封裝的CPU芯片有兩排引腳，需要插入到具有DIP結構的芯片插座上。當然，也可以直接插在有相同焊孔數和幾何排列的電路板上進行焊接。DIP封裝的芯片在從芯片插座上插拔時應特別小心，以免損壞管腳。DIP封裝結構形式有：多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP（含玻璃陶瓷封接式，塑料包封結構式，陶瓷低熔玻璃封裝式）等。

采用這種封裝方式的芯片有兩排引腳，可以直接焊在有DIP結構的芯片插座上或焊在有相同焊孔數的焊位中。其特點是可以很方便地實現PCB板的穿孔焊接，和主板有很好的兼容性。但是由于其封裝面積和厚度都比較大，而且引腳在插拔過程中很容易被損壞，可靠性較差。同時這種封裝方式由于受工藝的影響，引腳一般都不超過100個。隨著CPU內部的高度集成化，DIP封裝很快退出了歷史舞臺。只有在老的VGA/SVGA顯卡或BIOS芯片上可以看到它們的“足跡”。
