有鉛錫膏與無鉛錫膏的工藝流程有何根本區別？
2020-05-19 12:01:49
3342
隨著國際社會對于環保產品的要求越來越高，無鉛錫膏的工藝流程在SMT行業中越來越受到追捧。目前，由于無鉛錫膏工藝技術的不成熟，無鉛錫膏與有鉛錫膏的工藝流程有著根本的區別。
有鉛錫膏與無鉛錫膏的工藝流程根本區別在于熔點的不同以及設備通用性的區別。無鉛錫膏的熔點比有鉛錫膏的熔點高，無鉛錫膏為217℃，有鉛錫膏為183℃；當波峰焊機采用有鉛錫膏工藝時不能再轉回?zé)o鉛錫膏工藝，而當波峰焊機采用無鉛錫膏工藝時可以直接轉用有鉛工藝流程。有鉛錫膏與無鉛錫膏的工藝流程還有許多具體的區別，具體請看有鉛錫膏與無鉛錫膏技術對比表。
有鉛錫膏與無鉛錫膏工藝對比表
| 類別 | 有鉛工藝特點 | 無鉛工藝特點 | |
| 焊料合金 | 焊料合金成分 | 無論是何種焊接方式，焊料合金一 直采用Sn63Pb37,不會對生產現 場焊料合金的使用造成混亂。 | 有多種焊料合金可供選擇，目前逐步同意為Sn96.5Ag3Cu0.5(SAC305)；最好回流焊接和波峰焊接都選擇同一款焊料合金。但是考慮到成本，許多廠家波峰焊接會選擇Sn99.3Cu0.7焊料。對生產現場焊料合金的使用造成混亂。 |
| 焊料成本 | 焊料成本低 | 波峰焊接用的錫條和手工焊接用的錫線，成本提高2.7 倍?；亓骱附佑玫腻a膏成本提高約1.5倍 | |
| 焊料合金熔點 | 溫度低183℃ | 溫度高217℃ | |
| 焊料可焊性 | 好 | 差 | |
| 焊點特點 | 焊點韌性好 | 焊點脆，不適合手持和振動產品 | |
| 焊料/焊端兼容性 | 焊端中可以含鉛 | 焊端中不能含鉛 | |
| 能耗 | 焊接能耗 | 能耗較低 | 無論是波峰焊/回流焊/手工焊接，能耗比有鉛焊接多 10%~15% |
| 設備需求 | 波峰焊 | 不需要（提升產能例外） | 需要添加新的波峰焊機 |
| 回流焊 | 也可以采用多溫區的設備，增強溫 度曲線調整的靈活性 | 設備溫區數量要多，以增加調整回流溫度曲線靈活性。爐體長 | |
| 手工焊接 | 不需要更換烙鐵頭 | 需要更換 | |
| 印刷/貼片機 | 不需要更換 | 不需要更換，但是印刷/貼片精度要求更高 | |
| 焊接工藝 | 水清洗工藝 | 可以使用 | 不建議使用 |
| 回流焊接 | 工藝窗口大，溫度曲線調整較易。焊點空洞較好消除，焊點上錫較好 | 工藝窗口小，溫度曲線調整較難。焊點空洞難以消除。焊點上錫不好 | |
| 波峰焊接 | 焊點上錫較好，錫槽合金雜質含量 檢測頻繁度不大，不需要生產現場檢測儀器 | 焊點上錫不好，需要加快冷卻，錫槽合金雜質含量檢測 頻繁度加大，有可能生產現場需要檢測儀器 | |
| 手工焊接 | 烙鐵頭損耗較小 | 烙鐵頭損耗加快 | |
| PCB要求 | 板材 | 板材不需要改變 | 可以沿用有鉛時用的板材，最好采用高Tg板材。采用 高Tg板材，板材成本上升10%~15% |
| 焊盤處理方式 | 熱風整平，也可采用有機可焊性保護(OSP),化學鎳金 有機可焊性保護(OSP)，化學鎳金 | 有機可焊性保護(OSP)，化學鎳金 | |
| OSP特點 | 焊盤平整，對印刷工序要求高，PCB保存時間短，對計劃要求高。對ICT測試有影響 | ||
| 化學鎳金 | 焊盤平整，對印刷工序要求不高，PCB保存時間長，對計劃要求不高。對ICT測試沒有影響，存在“黑盤”的可能性 | ||
| 元器件 | 耐熱性 | 耐熱性要求不是很高 | 耐熱性要求高 |
| 焊端可焊性 | 要求一般 | 要求高 | |
目前無鉛錫膏工藝的技術還不成熟，在SMT制程中與有鉛工藝相比成本、焊接的難度都比較高，但隨著技術的不斷發展無鉛錫膏工藝將成為電子產業發展一個必然過程。

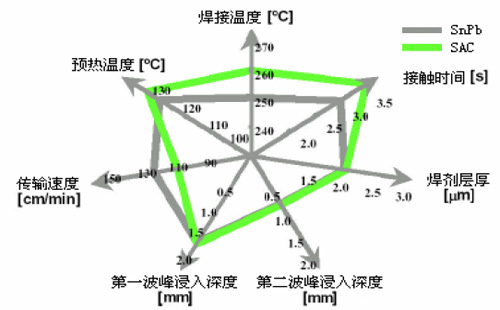

無鉛錫膏波峰焊與有鉛錫膏波峰焊工藝對比
