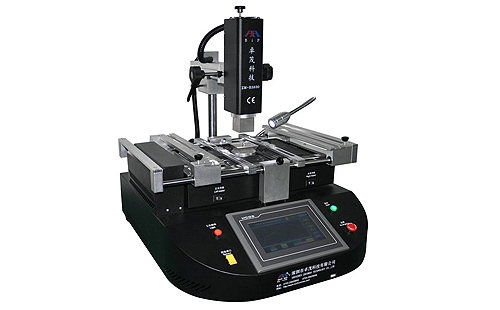

BGA返修臺焊接方法

1、熱風槍的調整

修復BGA IC時正確運用熱風槍非常重要。惟有熟練掌握和應用好熱風槍，才能使用維修手機的成功率大大提高。如此會擴大故障甚至使PCB板報費。先將介紹一下熱風槍在修復BGA IC時的調整。BGA返修臺封裝IC內部是高密度集成，由于制作工藝的材料不同，所以有的BGA IC不是很耐熱，溫度調節的掌握是一件重要事，通常熱風槍只有8個溫度檔，焊BGA IC一般在3-4檔內，也就是說180-250℃左石。溫度超過250℃以上BGA返修臺很容易損壞。但許多熱風槍在出廠或使用過程中內部的可調節電阻已經改變，所以在使用時要觀察風口，不要讓風筒內的電熱絲變得很紅。以免溫度太高。

關于風量，沒有具體規定，只要能把風筒內熱量送出來并且不至于吹跑旁邊的小元件就行了。還需要注意用紙?jiān)囈皇斤L(fēng)筒溫度分布況。

2、對IC進行加焊

在IC上加適量助焊劑，建議用大風嘴。還應注意，風口不宜離IC太近，在對IC加熱的時候，先用較低溫度預熱，使IC及機板均勻受熱，能較好防止板內水份急劇蒸發而發生起泡現象。小幅度的晃動熱風槍，不要停在一處不動，熱度集中在一處BGA IC容易受損，加熱過程中用鑷子輕輕觸IC旁邊的小元件，只要它有松動，就說明BGA IC下的錫球也要溶化了，稍后用鑷子輕輕觸BGA IC，如果它能活動，并且會自動歸位，加焊完畢。

二、拆焊BGA IC

如果用熱風槍直接加焊修復不了的話，很可能是BGA IC已損壞或底部引腳有斷線或錫球與引腳氧化，這樣就必須把BGA IC取下來替換或進行植錫修復。

無膠BGA返修臺拆焊

取BGA返修臺必須注意要在IC底部注入足夠的助焊劑，這樣可以使錫球均勻分布在底板IC的引腳上，便于重裝，用真空吸筆或鑷子，配合熱風槍作加焊BGA IC程序，松動后小心取下，取下IC后，如有連球，用烙鐵拖錫球把相連的錫球全部吸掉。注意鉻鐵尖盡量不要碰到主板，以免刮掉引腳或破壞絕緣綠油。

封膠BGA返修臺的拆焊

在手機中的BGA IC，還有一部分是用化學物質封裝起來的，是為了固定BGA IC，減少故障率，但是如果出現問題，對維修是一個大麻煩。目前在市場上已經出現了一些溶解藥水，它們只對三星系列和摩托羅拉系列手機的BGA返修臺封膠有良好的效果，有些封膠還是無計可施。還有一些藥水有毒，經常使用對身體有害。對電路板也有一定的腐蝕作用。

下面簡單的介紹一下有封膠BGA IC的拆卸：首先取一塊吸水性好的棉布，大小剛好能覆蓋IC為宜，把棉布沾上藥水蓋在IC上，經一段時間的浸泡，取出機板，用針輕挑封膠，看封膠是否疏軟，如還連接堅固，就再浸泡一段時間，或換一種溶膠水試一試。

對帶封膠IC的浸泡時間一定要足夠，因?yàn)樗牡撞渴亲M封膠的，如果浸泡時間不充分，其底部的封膠沒有化學反應，這樣取下IC的時很容易把板線帶起，易使機板報廢。經過充分浸泡后，把機板取出用防靜電焊臺固定好，把熱風槍調到適當檔位，打開熱風槍先預熱，再對IC及主板加熱，使IC底部錫球完全熔化，此時才可撬下IC，注意：如錫球不完全溶化，容易把底板焊點帶起。
