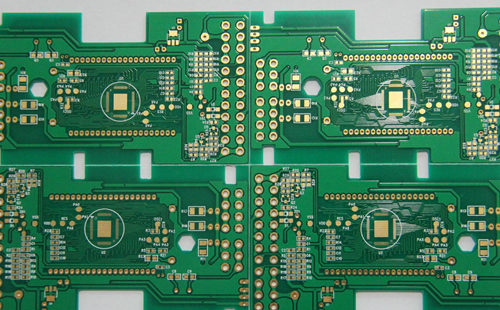

雙面PCB 是指兩面都有導電圖形的線路板，它通常采用環氧玻璃布覆銅箔板制造，主要用在性能要求較高的通信電子設備、高級儀器儀表及電子計算機等設備中。制造雙面鍍覆孔印制板的典型工藝是裸銅覆阻焊膜工藝（SMOBC），其工藝過程如下。

雙面覆銅板→下料→疊板→數控鉆導通孔→檢驗、去毛刺刷洗→化學鍍（導通孔金屬化）→（全板電鍍薄銅）→檢驗刷洗→網印負性電路圖形、固化（干膜或濕膜、曝光、顯影）→檢驗、修板→線路圖形電鍍→電鍍錫（抗蝕鎳/金）→去印料（感光膜）→蝕刻銅→（退錫）→清潔刷洗→用熱固化綠油網印阻焊圖形（貼感光干膜或濕膜、曝光、顯影、熱固化，常用感光熱固化綠油）→清洗、干燥→網印標記字符圖形、固化→（噴錫或有機保焊膜）→外形加工→清洗、干燥→電氣通斷檢測→檢驗包裝→成品出廠。
