當集成電路工作頻率超過100MHz 時，傳統封裝方式可能會產生“串?dāng)_（CrossTalk）”現象，而且當IC 的管腳數大于208 Pin 時，傳統的封裝方式難以實現。1993 年，摩托羅拉公司率先將BGA 封裝的芯片用于實際產品。BGA 解決了上述兩個封裝問題，成為CPU、主板上南/北橋芯片等高密度、高性能、多引腳封裝的最佳選擇，BGA也是SMT貼片常見的貼裝元件。

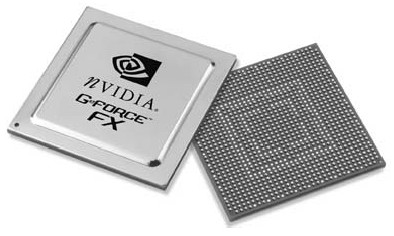

BGA 的引線以圓形焊球或柱狀焊點外形、按陣列形式分布在封裝下面，NVIDIA 公司的Geforce 圖形芯片BGA 外形如圖2-1-19 所示，具有1 144 個焊球。引腳數雖然增加了，但引腳間距并沒有減小反而增加了，從而提高了組裝成品率。BGA數雖然增加了，但引腳間距并沒有減小反而增加了，從而提高了組裝成品率。BGA組裝可用共面焊接，可靠性高，厚度和重量都較以前的封裝技術有所減少，寄生參數減小，信號傳輸延遲小，可應用于高速集成電路的封裝。
