1、PCB 郵票孔

郵票孔

在進行拼板的時候，為了便于PCB板分開，在中間保留一個小的接觸區域，該區域中有孔稱為郵票孔。我個人覺得取名郵票孔的原因，是不是因?yàn)楫?dāng)PCB分開的時候像郵票一樣留下那種邊緣。

2、PCB過孔類型

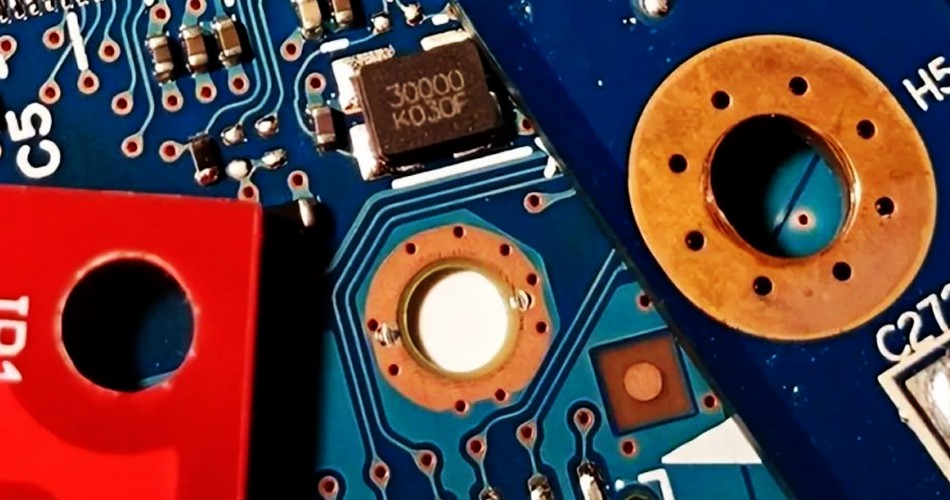

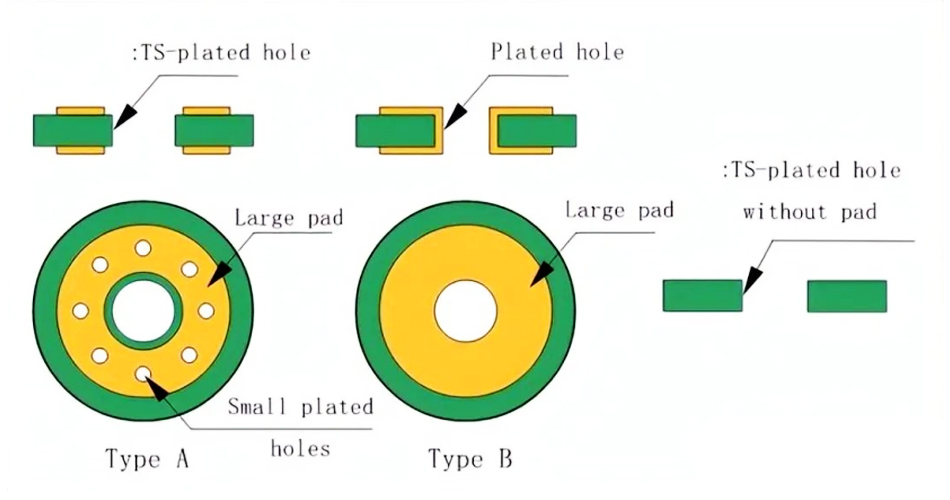

PCB過孔類型

在很多情況下，你會看到安裝孔被微小的過孔包圍。這里主要有2種類型的安裝孔：鍍層和未鍍層?？赡軙?huì)有2個原因使用周?chē)倪^(guò)孔：

1、當我們想要將孔與內層連接時（如多層PCB中的GND）

2、未鍍孔的情況，當想連接上下焊盤的時

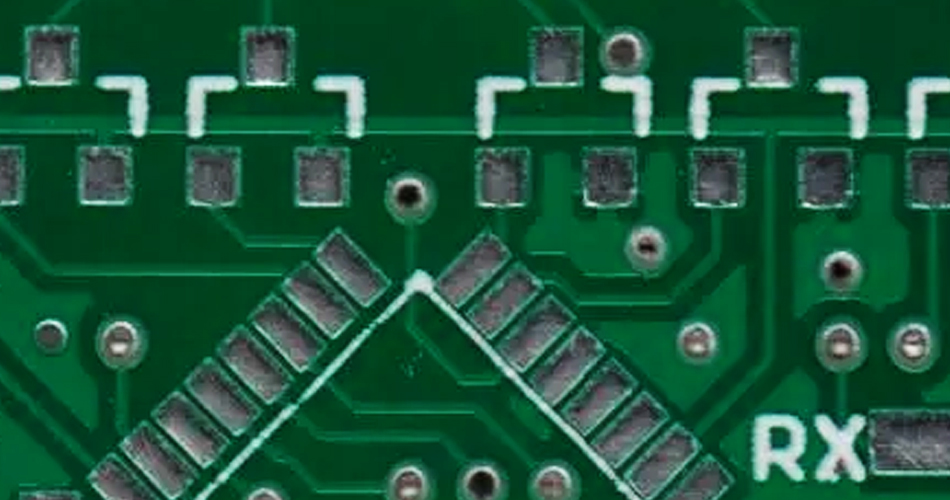

3、防焊焊盤（焊料竊?。?/strong>

波峰焊的缺陷之一在焊接SMD的過程中容易出現焊橋，作為解決方案，人們發現在原始引腳的末端使用額外的焊盤可以解決該問題。額外焊盤的寬度是普通焊盤的2-3倍。

也被稱為焊料竊取，因?yàn)槲樟硕嘤嗟暮噶喜⒎乐沽撕笜颉?/p>

防焊焊盤

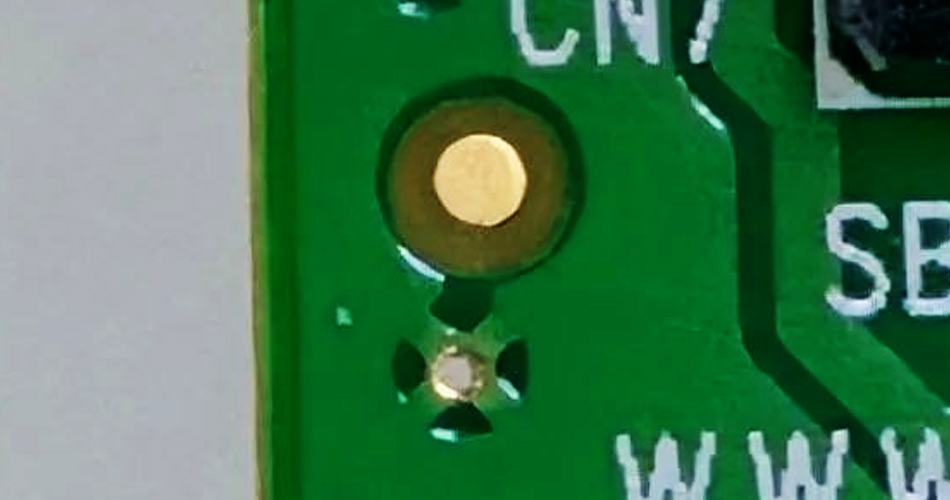

4、基準標記（Mark點標記）

基準標記

一個更大的裸圓圈內有一個裸銅圓圈。該基準標記用作拾放 (PnP) 機器的參考點。基準標記位于三個位置：

1、在面板中。

2、除了QFN,TQFP等小間距零件。

3、PCB邊角處。

5、火花間隙

火花間隙用于 ESD、電流浪涌和過壓保護。高壓會使兩個端子之間的空氣電離，并且在損壞電路的其余部分之前會在它們之間形成火花。不建議使用這種保護方式，但總比沒有好，主要缺點是性能會隨時間變化。

擊穿電壓可通過以下公式計算：V=((3000×p×d)+1350)

其中“p”是大氣壓，“d”是以毫米為單位的距離。

火花間隙

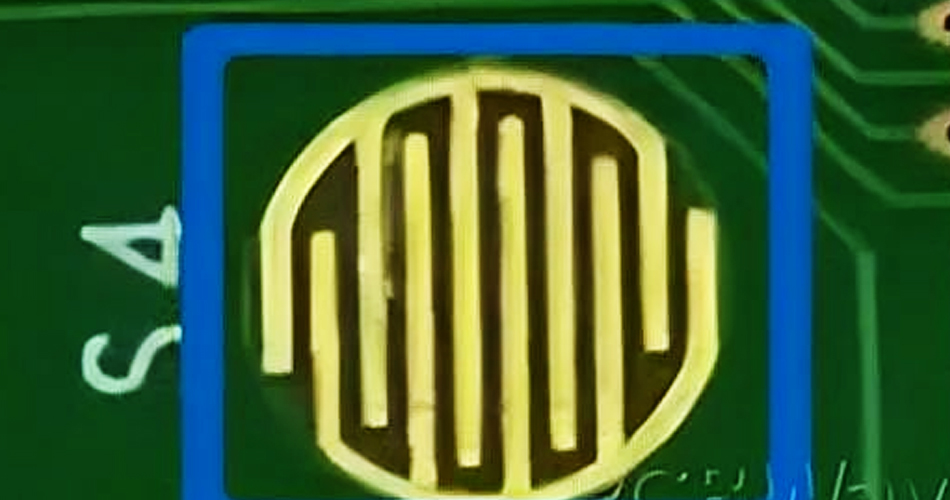

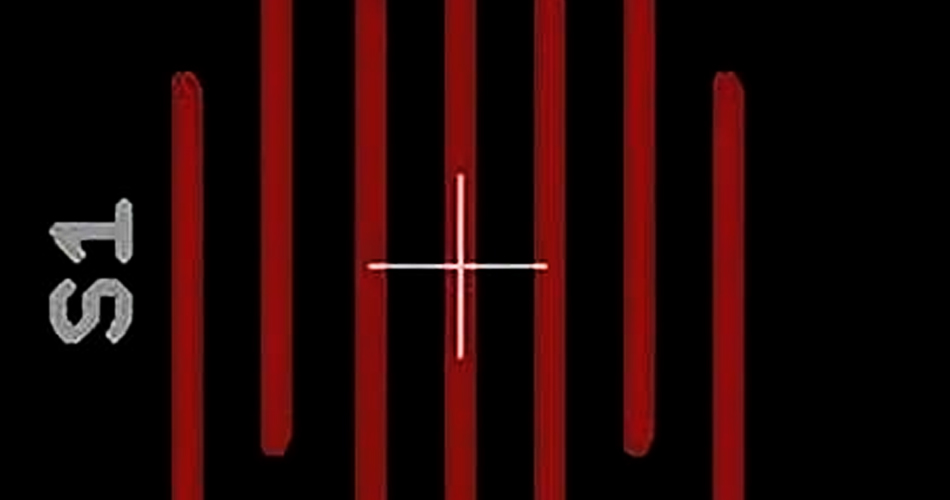

6、PCB導電按鍵

PCB導電按鍵

如果你拆過遙控器或計算器，你就應該看到過這個標記。導電按鍵由2個交錯的端子（但未連接）組成。當按下鍵盤上的橡膠按鈕時，兩個端子會連接，因?yàn)橄鹉z按鈕的底部時導電的。

PCB導電按鍵

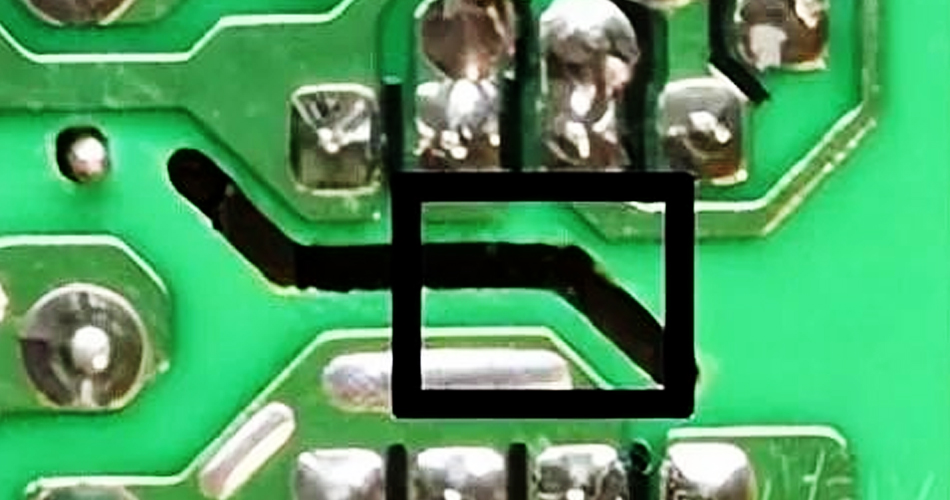

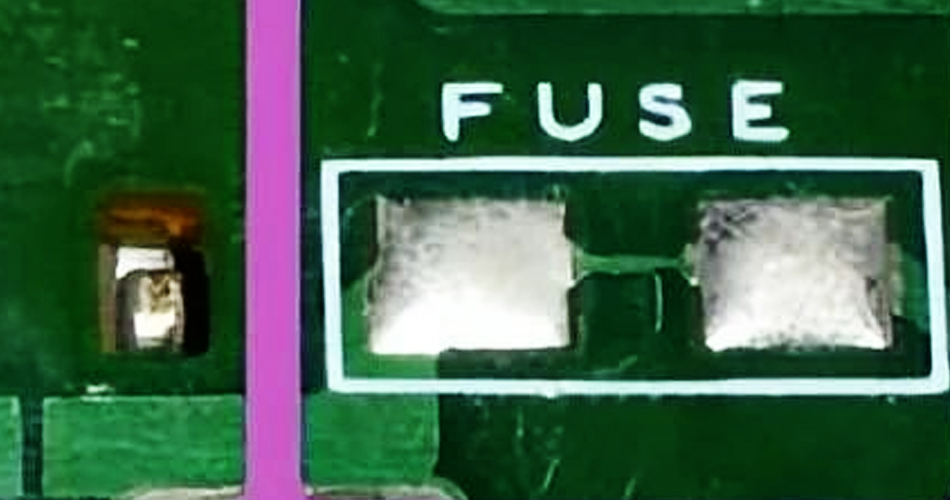

7、保險絲走線

類似于火花間隙，這是另一種使用 PCB 的廉價技術。保險絲走線是電源線上的縮頸走線，是一次性保險絲。相同的配置可以用作 PCB 跳線，通過簡單地蝕刻頸縮跡線來移除特定連接（PCB 跳線可以在某些 Arduino UNO 板上的復位線上找到）。

保險絲走線

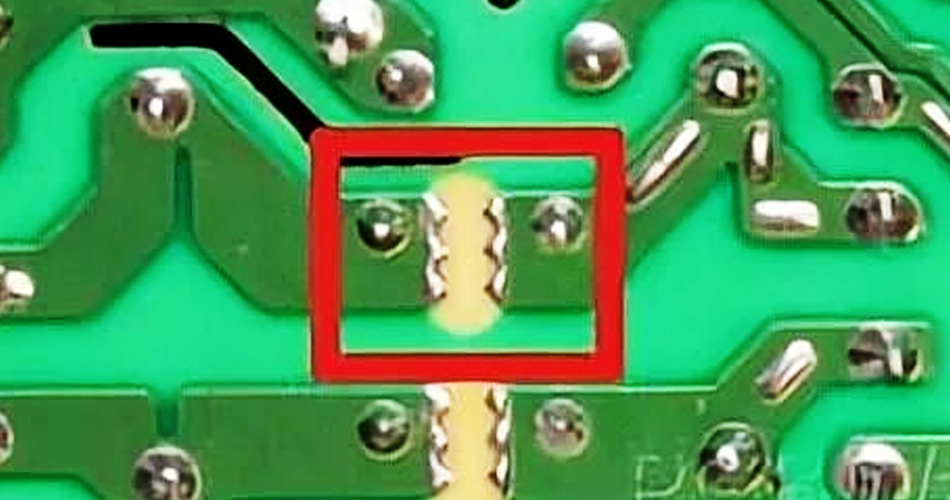

8、PCB 開槽

如果你查看電源等高壓設備 PCB，可能會注意到某些走線之間存在氣槽。

PCB 中反復出現的臨時電弧會導致 PCB 碳化，從而導致短路。為此，可以在疑似區域添加布線槽，該區域仍會出現電弧，但不會碳化。

PCB 插槽
