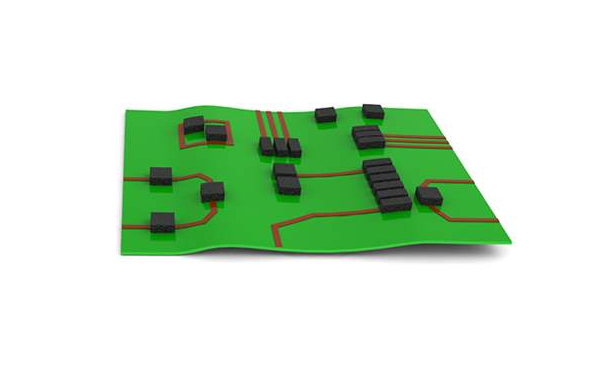

1、在加固框與PCBA安裝、PCBA與機箱安裝過程中，對翹曲的PCBA或翹曲的加固框?qū)嵤┲苯踊驈娦邪惭b和在變形機箱中進行PCBA安裝。安裝應力造成元器件引線（特別是BGS等高密度IC、表面貼裝元器件）、多層PCB的中繼孔和多層PCB的內層連接線、焊盤的損傷與斷裂

對翹曲度不符合要求的PCBA或加固框，安裝前設計師應配合工藝師在其弓（扭）的部位采取或設計有效的“墊”的措施。

2、分析

1. 在片式阻容元器件中，陶瓷片式電容器發生缺陷的概率是最高的，主要有以下幾種：

2. 因?qū)Ь€束安裝應力引起PCBA弓曲變形。

3. PCBA焊后平整度大于0.75％。

4. 陶瓷片式電容器兩端焊盤設計不對稱。

5. 公用焊盤，焊接時間大于2s、焊接溫度高于245℃、總的焊接次數超過規定值6次。

6. 陶瓷片式電容器與PCB材料之間的熱膨脹系數不同。

7. PCB設計時固定孔與陶瓷片式電容器相距過近導致緊固時產生應力等。

8. 即使陶瓷片式電容器在PCB上的焊盤尺寸相同，但如果焊料量太多，會在PCB彎曲時增加對片式電容器的拉伸應力；正確的焊料量應是片式電容器焊端高度的1/2～2/3

9. 任何外來機械的或熱的應力，都將導致陶瓷片式電容器產生裂紋。

• 貼裝拾放頭擠壓引起的裂紋會在元器件的表面顯露出來，通常是顏色變化了的圓形或半月形裂紋，居于或鄰近電容器的中心。

• 貼片機參數不正確設定引起的裂紋。貼片機的拾放頭使用一個真空吸管或中心鉗給元器件定位，過大的Z軸下降壓力會打碎陶瓷元器件。如果當貼片機拾放頭施加足夠大的力在某一位置而不是瓷體的中心區域時，施加在電容器上的應力可能因足夠大而損壞元器件。

• 貼片拾放頭的尺寸不恰當選取會引起裂紋。小直徑的貼片拾放頭在貼片時會集中放置力，使較小的陶瓷片式電容器面積承受較大的壓力，導致陶瓷片式電容器裂紋。

• 焊料量不一致會在元器件上產生不一致的應力分布，在一端會應力集中而產生裂紋。

• 產生裂紋的根源是陶瓷片式電容器各層之間及陶瓷片的多孔性和裂紋。

3、解決措施：

加強對陶瓷片式電容器的篩選:對陶瓷片式電容器用C型掃描聲學顯微鏡（C-SAM）和掃描激光聲學顯微鏡（SLAM）進行篩選，可以篩選出有缺陷的陶瓷電容器。
